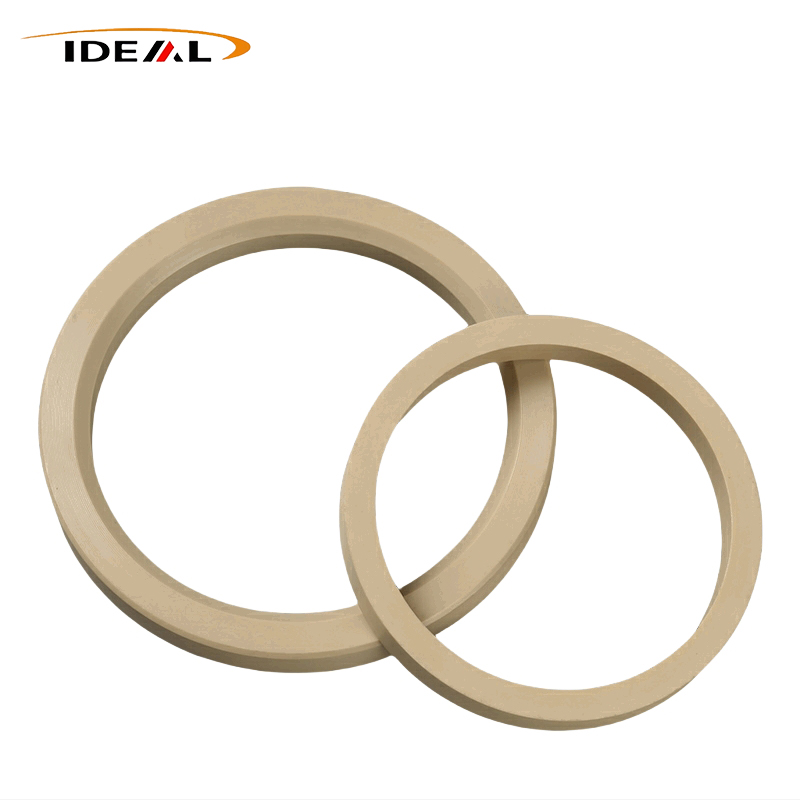

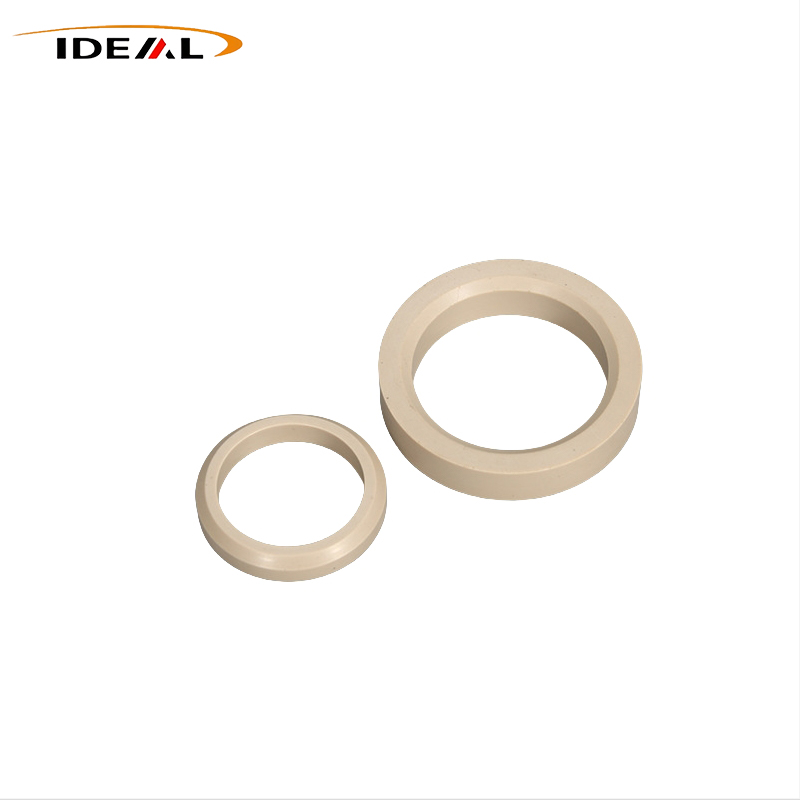

Podporni obroči PEEK

Idealna plastikaje proizvajalec podpornih obročev PEEK. Izdelki so toge pomožne zaščitne komponente, posebej zasnovane za visokotlačne tesnilne sisteme. Vedno so sestavljeni z elastičnimi O-obročki, namesto da delujejo neodvisno. Kot toga zaščitna pregrada učinkovito preprečujejo, da bi se O-tesnila pod ekstremnim pritiskom stisnila v montažne reže, s čimer se izognejo poškodbam zaradi striga in odpovedi tesnjenja. To bistveno izboljša stopnjo odpornosti proti tlaku in celotno življenjsko dobo celotnega tesnilnega sklopa, zaradi česar so bistveni dodatki za vrhunsko industrijsko opremo za natančno tesnjenje.

Načelo delovanja in pravila ujemanja

1 Samostojni funkcionalni oddelek

2 združljiva materiala O-tesnila

• Običajni delovni pogoji: Ujemanje z NBR, EPDM in običajnimi gumijastimi O-obročki
• Pogoji visokega tlaka in kemične korozije: dajte prednost O-tesnilom FKM ali FFKM
• Mehka gumijasta tesnila (FFKM / Silikon): so obvezna, saj imajo ti materiali slabo sposobnost proti iztiskanju in se zlahka poškodujejo pod pritiskom

3 Navodila za namestitev

• Enosmerni tlak: namestite en podporni obroč PEEK na visokotlačno stran O-tesnila
• Dvosmerni tlak: namestite en podporni obroč na vsako stran O-tesnila za dvostransko zaščito
• Običajni nizkotlačni scenariji: Zlaganje več podpornih obročev ni priporočljivo, kar bo povečalo trenje pri sestavljanju in povzročilo zagozditev pri namestitvi

Strukturna zasnova in dimenzije

• Zasnova dimenzijske tolerance: notranji premer je nekoliko večji od premera gredi; zunanji premer je nekoliko manjši od izvrtine votline, kar zagotavlja gladko prileganje utora brez zatikanja ali dolgotrajnega trenja
• Obdelava robov: Notranji in zunanji robovi so posneti, da se odstranijo ostri vogali, kar preprečuje praskanje O-tesnila med montažo in zmanjšuje težave z lepljenjem

Pogosti strukturni tipi

• Trdni neskončni obroči: Najvišja togost in odpornost proti deformacijam, primerni za delovne pogoje z ultra visokim pritiskom
• Poševno rezani razcepni obroči: enostavni za namestitev in razstavljanje na kraju samem, idealni za opremo, ki zahteva pogosto vzdrževanje
• Stopničasti podporni obroči: Posebna struktura po meri za nestandardne utore in prilagojene scenarije tesnjenja

Proizvodni procesi in nadzor procesov

1 Pogoste napake in vzroki izdelka

• Zvitost in slaba ravnost: Vzrok za prekomerno CNC rezalno toploto, togo vpenjalno deformacijo ali nestabilen tlak brizgalne embalaže in hitro ohlajanje
• Dimenzijska izven tolerance: posledica obrabljenih rezalnih orodij, okvarjenih napeljav ali nezadostne kompenzacije krčenja med oblikovanjem
• Ovalnost in slaba krožnost: nastane zaradi vpenjalne deformacije tankostenskih obdelovancev, torzije pri razkalupljevanju ali neenakomernega hlajenja kalupa

2 Rešitve za optimizacijo procesov

• Optimizacija CNC strojne obdelave: uporabite profesionalna rezalna orodja iz karbidne trdine, zmanjšajte hitrost podajanja za nadzor rezalne toplote in uporabite prilagodljive vpenjalne elemente po meri, da se izognete deformaciji vpenjanja tankih sten
• Optimizacija brizganja: natančno stabilizirajte temperaturo taline, temperaturo kalupa in tlak embalaže; sprejme stopenjsko počasno hlajenje in prepove hitro hlajenje z vodo, da zmanjša preostalo napetost

3 Scenariji uporabe procesov

• Natančna CNC obdelava: Primerno za vzorce prototipov, prilagajanje majhnih serij, nestandardne velikosti in deljene podporne obroče. CNC masivni obroči so prva izbira za visokotlačno opremo, saj se učinkovito izogibajo napakam zvarnih linij oblikovanih izdelkov
• Visokotemperaturno brizganje: Primerno za masovno proizvodnjo standardnih masivnih obročev z visoko proizvodno učinkovitostjo in stabilno konsistenco serije

Osnovni opomnik: Ne glede na proizvodni proces je žarjenje za razbremenitev napetosti bistvenega pomena za zagotovitev dolgoročne dimenzijske stabilnosti in učinkovitosti proti zvijanju podpornih obročev iz polieterreterketona v ekstremnih delovnih okoljih.

Lastnosti izdelka

Ti obroči delujejo kot togi ojačitveni vložki proti iztiskanju, posebej zasnovani za visokotlačne tesnilne naprave. Izkoriščajo izjemne fizične prednosti polimera PEEK za zaščito primarnih elastičnih tesnil, kot so O-tesnila, pred poškodbami zaradi iztiskanja.

1. Zaščita proti iztiskanju pri ekstremnih obremenitvah

PEEK izkazuje izjemno učinkovitost proti lezenju. Pri dolgotrajnem močnem stiskanju skoraj ne pride do trajne deformacije. Tudi pod ekstremnim pritiskom v kombinaciji z visokimi temperaturami obroči ohranijo geometrijo in stalno ščitijo O-obroče, kar zagotavlja zanesljivo delovanje proti iztiskanju v daljših ciklih.

2. Predvidljiva toplotna stabilnost

Soočeni s ponavljajočimi se premiki med visokimi in nizkimi temperaturami, se polieterreterketonski podporni obroči ponašajo s stalnim toplotnim raztezanjem brez očitnega popačenja. Material ostane duktilen pri nizkih temperaturah in se upira zmehčanju pod vročino, da ohrani delovanje celotnega tesnilnega sklopa.

3. Dimenzijska stabilnost brez vlage

Močna strukturna togost zagotavlja zanesljivo odpornost na stiskanje. Za razliko od najlonskih alternativ PEEK absorbira zanemarljivo malo vlage. Stik z vodo ne bo povzročil nabrekanja, zato so tveganja zagozdenja in dimenzijskega odstopanja popolnoma odpravljena.

4. Površina z nizkim trenjem za gibljiva tesnila

Inherentno trdno samopodmazovanje prinaša nizek koeficient trenja. Pri izmeničnih in rotacijskih tesnilnih sistemih ostaja trenje med podpornim obročem, O-tesnilom in kovinskim utorom majhno. Dodatna mast ni potrebna, kar ustreza čistim proizvodnim okoljem brez olja.

5. Visoka odpornost proti pulznemu tlaku

Robustna mehanska trdnost omogoča, da PEEK prenese ciklične tlačne sunke in ponavljajoče se udarne obremenitve. Tvorba razpok in zlom se redko zgodita pod neprekinjenimi visokotlačnimi impulzi, zaradi česar so primerni za hidravlične cilindre in pulznotlačne stroje.

Scenariji uporabe

Kot ustrezni zaščitni dodatki za visokotlačne tesnilne strukture so ti obroči zasnovani predvsem za reševanje poškodb O-tesnila, ki jih sproži iztiskanje pod intenzivnim pritiskom. Še posebej dobro služijo v težkih okoljih z visoko vročino, ekstremnim pritiskom, kemično korozijo in izmeničnimi tlačnimi obremenitvami – pogoji, kjer standardni podporni obroči iz PTFE ali najlona radi prezgodaj odpovejo zaradi lezenja.

Hidravlični in tekočinski pogonski stroji

Oprema v vrtini za raziskovanje energije iz nafte in plina

Polprevodniški vakuumski procesni sistemi

Vgrajene vesoljske komponente

Oprema za ravnanje s kemičnimi tekočinami

Precizni visokotlačni medicinski instrumenti

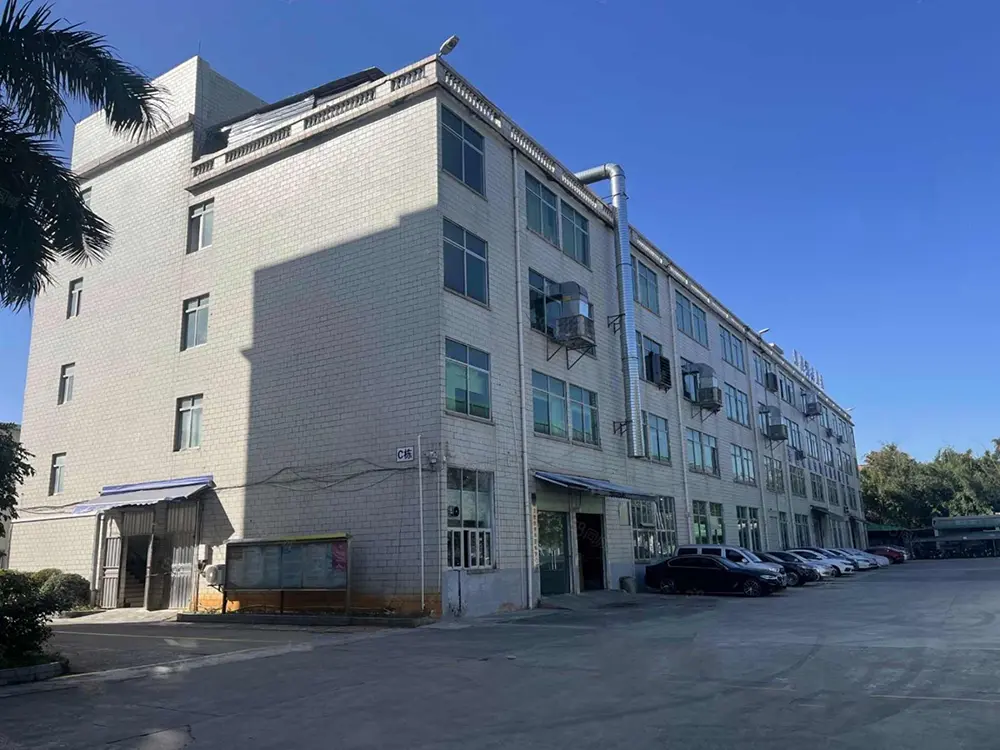

Naše tovarniške prednosti

Smo profesionalni proizvajalec, ki se osredotoča izključno na proizvodnjo visokozmogljivih podpornih obročev PEEK. Globoko prepoznavamo prevladujoče boleče točke v scenarijih visokotlačnega tesnjenja, ki povzročajo težave večini končnih uporabnikov:

- Okvara iztiskanja O-tesnila pod stalnim visokim tlakom

- Deformacija hladnega toka in trajna deformacija podpornih obročev

- Deformacija izdelka in puščanje sistema po namestitvi na terenu

Večina običajnih dobaviteljev podpornih obročev iz PEEK zagotavlja le, da izdelki izpolnjujejo osnovne standarde videza in dimenzij pri sobni temperaturi, medtem ko večinoma zanemarjajo nadzor notranje preostale napetosti. Takšni izdelki zlahka prestanejo rutinske preglede pri sobni temperaturi, vendar hitro odpovejo pri ekstremni kombinaciji visoke temperature in visokega tlaka. To neizogibno vodi do:

- Nepričakovane in nenačrtovane izpade opreme

- Pogosta menjava delov in močno povečani stroški vzdrževanja

- Nestabilno delovanje hidravličnih in tesnilnih sistemov

Da bi rešili to običajno napako v industriji, jemljemo žarjenje za razbremenitev napetosti kot obvezen osnovni proizvodni proces, po katerem se naši izdelki razlikujejo od običajnih primerkov. Vsi naši izdelki, ne glede na to, ali so natančni CNC stroji ali visokotemperaturno brizgani, uporabljajo standardizirane proizvodne postopke:

- Strogo segmentirano temperaturno nadzorovano žarjenje: odpravlja notranjo preostalo napetost, ki nastane med strojno obdelavo in oblikovanjem

- Največja sprostitev napetosti: preprečuje deformacijo po namestitvi v težkih delovnih pogojih

- Stabilna splošna zmogljivost: zagotavlja dosledno ravnost in natančno dimenzijsko stabilnost v dejanskih delovnih okoljih z visoko temperaturo in visokim pritiskom

Ponujamo celotno linijo prilagodljivih polieterreterketonskih rezervnih obročev z različnimi specifikacijami, ki zajemajo glavne modele in prilagojene rešitve:

- Vrste izdelkov: trdni neskončni obroči, poševno razcepljeni obroči in stopničasti obroči po meri

- Standardne specifikacije: polne velikosti, skladne s standardoma AS568 in ISO3601

- Storitev prilagajanja: popolnoma prilagojeni izdelki v skladu z ekskluzivnimi tehničnimi risbami strank

- Možnosti surovin: uvoženi in domači čisti PEEK brez polnila, PEEK, polnjen z ogljikovimi vlakni za večjo trdnost in odpornost proti obrabi

Naši vsestranski podporni obroči iz polietereterketona se pogosto uporabljajo v različnih ekstremnih delovnih scenarijih, vključno s polprevodniško opremo, naftnimi in plinskimi objekti v vrtinah, visokotlačnimi hidravličnimi sistemi, novo energetsko opremo in stroji za kemično obdelavo, ki izpolnjujejo različne stroge delovne zahteve.

Kot zanesljiv dobavitelj visokotlačnih PEEK tesnilnih pomožnih komponent je GuangZhou Ideal specializiran za proizvodnjo vrhunskih podpornih obročev, ki učinkovito preprečujejo ekstruzijo elastičnega tesnila v hidravličnih in tekočinskih sistemih. Naše glavne prednosti so povzete spodaj:

- Strokovna tehnična podpora: zrela ekipa za raziskave in razvoj ter proizvodnjo za podporo dimenzij po meri in spremenjenih formul materialov

- Prilagoditev, usmerjena v scenarij: Optimizirajte izdelke, ki ciljajo na različna delovna okolja z ekstremnim tlakom in temperaturo

- Globalna pokritost s storitvami: dolgoročne sodelujoče stranke vključujejo proizvajalce hidravličnih cilindrov, podjetja za ventile za tekočine in dobavitelje opreme za inženiring na morju v več državah in regijah

pogosta vprašanja

V1: Ali lahko podporni obroči PEEK v celoti nadomestijo O-obroče?

A1: Vsekakor ne. O-obročki zagotavljajo elastičen odboj za tesnilne učinke, medtem ko podporni obroči iz polieterreterketona nudijo samo zaščito proti iztiskanju. Oba dela je treba namestiti kot usklajen komplet.

V2: Kako izbrati med deljenimi rezervnimi obroči in trdnimi neskončnimi rezervnimi obroči?

A2: Trdni neskončni obroči imajo vrhunsko togost in veliko boljšo zmogljivost pod ekstremnim pritiskom. Razcepljene različice omogočajo enostavno vgradnjo v utore za tesnila, prilegajoče strukture, ki zahtevajo pogosto razstavljanje in ponovno sestavljanje. Njihova najvišja stopnja tlaka je nekoliko nižja v primerjavi s trdnimi slogi.

V3: Kakšne prednosti imajo rezervni obroči iz polieterreterketona pred PTFE alternativami?

A3: PEEK se ponaša z večjo togostjo ter znatno povečano odpornostjo proti lezenju in hladnemu toku. Odporen je na deformacijo in prezgodnjo odpoved pri visoki temperaturi in visokem tlaku veliko bolje kot PTFE. PTFE je mehkejši in stroškovno učinkovitejši samo za osnovne nizkotlačne delovne pogoje.

V4: Ali je za dvosmerne tlačne aplikacije obvezen par dveh rezervnih obročev?

A4: Da. Pri dvosmernih delovnih pogojih se tlak na obeh straneh nenehno izmenjuje. O-tesnilo potrebuje togo podporno zaščito na dveh straneh. Enostranska namestitev povzroči poškodbo tesnila, ko se tlak obrne.

V5: Podporni obročki iz polietereterketona so videti nepoškodovani, vendar po namestitvi ne delujejo pravilno. Kaj povzroča to težavo?

A5: Najpogostejši vzrok je nezadostna odstranitev notranje preostale napetosti. Ko se oprema segreje in prenese pritisk, obroči izgubijo obliko in ustvarijo majhne vrzeli. O-obročki se nato stisnejo skozi te reže in povzročijo nepopravljivo škodo.

V6: Kako lahko zmanjšamo tveganje za napake pri visokotlačnih tesnilnih projektih?

A6: Prednost dajte trdnim neskončnim podpornim obročem iz polietereterketona, izdelanim s CNC obdelavo. S tem se izognete pomanjkljivostim, vključno z razcepljenimi strukturami in napakami zvarnih linij zaradi brizganja. Medtem potrdite, da dobavitelj izvaja standardizirane postopke za zmanjšanje napetosti pri žarjenju.

V7: Zakaj imajo polprevodniški obrati raje rezervne obroče iz polietereterketona namesto različic PTFE?

A7: Veliko polprevodniških procesov poteka pod visokim tlakom, kjer so O-obročki FFKM nagnjeni k poškodbam zaradi iztiskanja. PEEK zagotavlja močnejše delovanje proti lezenju. Poleg tega čiste stopnje PEEK ustvarjajo minimalno izločanje plinov iz materiala, kar izpolnjuje stroge zahteve glede čistoče v procesnih komorah.
