Opis izdelka

PEEK tesnila so natančne tesnilne komponente, izdelane iz visoko zmogljivega polieterreterketona, kategorizirane kot vrhunska posebna inženirska plastična tesnila. Za razliko od tesnil iz gume, PTFE ali najlona zagotavljajo uravnoteženo mešanico togosti, dosledne dimenzijske stabilnosti in zanesljivega tesnjenja. Široko se uporabljajo za statično tesnjenje, blaženje razmikov in električno izolacijo v zahtevnih delovnih pogojih, vključno z visokimi temperaturami, intenzivno kemično korozijo, vakuumskimi okolji in pogostim izmeničnim gibanjem.

Tesnila iz polieterreterketona (PEEK), razvrščena kot ploščati statični tesnilni deli, služijo enemu glavnemu namenu: tesnjenje vmesnika za blokiranje uhajanja tekočine in plina. Njihova funkcija se izrazito razlikuje od podložk PEEK, ki so zasnovane za razmik, obremenitev, zmanjšanje trenja, izolacijo in celo disperzijo pritiska vijakov. Večina je v obliki tankih listov. Tesen stik med njihovo zgornjo in spodnjo ravnino ter ploskvami prirobnice ustvarja učinek tesnjenja.

V nasprotju z elastičnimi tesnili, kot so O-tesnila, so to toge in poltoge komponente brez inherentne zmogljivosti odboja. Tesnjenje je doseženo v celoti s silo prednapetosti montaže.

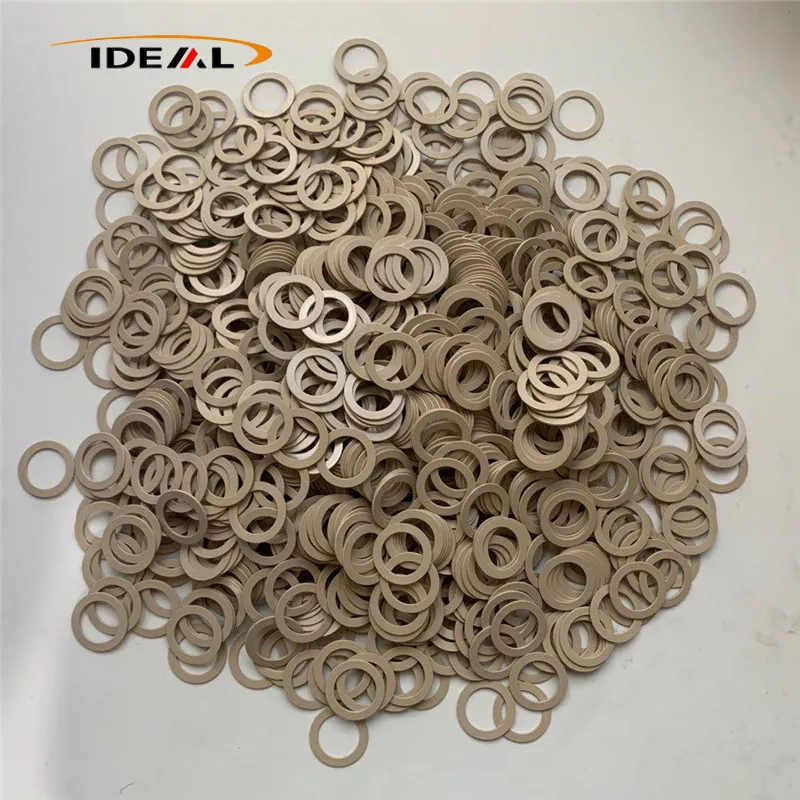

PEEK gaskets

Razvrstitev in funkcionalnost izdelka

Obroči PEEK predstavljajo široko družino krožnih polimernih komponent namesto enega samega industrijskega dela fiksnega tipa. Izdelani z enotno okroglo geometrijo, so ti deli PEEK funkcionalno diferencirani, da poskrbijo za različne scenarije industrijskega tesnjenja in mehanskega pozicioniranja. Naša obsežna ponudba izdelkov pokriva celotno paleto glavnih specifikacij:

PEEK podložke in tesnila
Podporni obroči PEEK
PEEK tesnilni obroči
Nosilni obroči PEEK

Vsak tip PEEK obroča služi edinstvenemu, ciljno usmerjenemu namenu v integriranih tesnilnih sistemih, ki sodelujejo pri zagotavljanju stabilnega in zanesljivega delovanja opreme:

Podporni obroči PEEK: Učinkovito ščitijo O-tesnila in glavne tesnilne elemente pred deformacijo in odpovedjo zaradi iztiskanja v pogojih delovanja pri ekstremno visokem tlaku
PEEK tesnilni obroči: služijo kot izolacijska plast jedra za prestrezanje tekočih in plinastih medijev, ki preprečujejo puščanje med sistemi
O-obročki: Zagotavljajo trajno elastično kompresijsko silo, ki zagotavlja tesno, dolgoročno stabilnost tesnjenja za mehanske sklope

Samomazalna in protiobrabna zmogljivost

PEEK obroči so široko uporabljeni kot izolacijska tesnila in obrabni vložki za torne pare, nameščene med vrtljivimi gredmi in votlinami opreme. Z uporabo lastnih samomazalnih lastnosti PEEK-a ti obroči omogočajo zanesljivo delovanje s suhim trenjem brez olja, kar prinaša znatne mehanske prednosti:

Zmanjšajte površinsko trenje in postopno obrabo komponent
Zaščitite kovinske gredi visoke vrednosti in ohišja opreme pred poškodbami zaradi odrgnin
Zmanjšajte hrup mehanskega delovanja za bolj gladko delovanje opreme
Podaljšajte celotno življenjsko dobo rotacijskih in prenosnih sistemov

Visoko natančno pozicioniranje in izjemna dimenzijska stabilnost

Obroči PEEK, ki služijo kot omejevalni obročki visoke stabilnosti in zaskočni obročki proti premikanju, zagotavljajo natančno mehansko pozicioniranje. Opremljeni z izjemno odpornostjo proti lezenju, ohranjajo togo dimenzijsko natančnost v okolju z dolgotrajno visoko temperaturo in visokim pritiskom, s ključnimi prednostmi, kot so spodaj:

Učinkovito omejite aksialno gibanje gibljivih delov in stabilizirajte razdalje med sestavom
Ohranite popolno dimenzijsko celovitost pri dolgotrajnih ekstremnih delovnih obremenitvah
Odpravite zamik dela in položajno odstopanje med dolgotrajnim delovanjem opreme
Dosledno vzdržujte visoko natančno mehansko natančnost ujemanja

Prednosti vsestranske industrijske uporabe

Prekašajo tradicionalne kovinske primerke, obroči PEEK odlikujejo vrhunska okoljska vzdržljivost in prilagodljivost več scenarijem, primerni za stroga industrijska delovna okolja. Njihove glavne prednosti uporabe vključujejo:

Pomoč pri tesnjenju in zmanjšanje vibracij: Optimizirano za črpalke, ventile in rotacijsko opremo za povečanje tesnosti tesnjenja ob absorbiranju vibracij in zniževanju hrupa med delovanjem
Široka kemična odpornost: vzdrži erozijo zaradi hidravličnega olja, hladilne tekočine, šibke kisline, šibke alkalije in solnega pršila
Zaščita osrednjih komponent: Izolirajte in zavarujte notranje ključne dele kemičnih tekočinskih sistemov in pomorskih strojev na morju
Alternativa brez rje: Popolnoma preprečite rjavenje in oksidacijo, ki je značilna za kovinske obroče

Lastnosti materiala in profesionalne proizvodne tehnologije

Značilnosti materiala PEEK – visoko tališče, visoka viskoznost taline in hitra kristalizacijska hitrost – med natančno obdelavo zlahka povzročijo notranjo preostalo napetost, ugreznine, popačenje oblike in slabo krožnost. Da bi odpravili inherentne napake materiala in dosegli dolgoročno dimenzionalno konsistentnost, sprejmemo dve zreli, procesno standardizirani proizvodni rešitvi: natančno CNC obdelavo in visokotemperaturno natančno brizganje.

1 natančna CNC obdelava (s profesionalnim žarjenjem za zmanjšanje napetosti)

CNC obdelava v kombinaciji z namenskim žarjenjem za razbremenitev napetosti je naš vrhunski proizvodni postopek za kritične komponente z visokimi specifikacijami, ki so splošno sprejete za visoko natančno proizvodnjo obročev iz PEEK. Veljavni scenariji, bolečine pri obdelavi in naše optimizirane tehnične rešitve so razvrščeni v spodnji tabeli:

Postavka	Podrobnosti
Veljavni scenariji	Dodatki za vakuumsko komoro, deli polprevodniške opreme, visoko precizne tesnilne komponente, ultra-tanka tesnila posebne oblike po meri in kompleksni obdelovanci z več luknjami; zagotavlja ultra-natančne dimenzije, ultra-tesen nadzor tolerance in odlično konsistenco ravnosti
Tveganja pri obdelavi in vzroki za napake	Preostala notranja napetost nastane zaradi torne toplote pri rezanju, mehanskega vpenjalnega pritiska in nerazumnega večplastnega rezanja. Akumulirana obremenitev povzroči zvijanje po obdelavi, degradacijo ravnosti in dimenzijski zamik. Izdelki lahko prestanejo začetni pregled, vendar se postopoma deformirajo po ponavljajočih se termičnih ciklih, kar na koncu povzroči puščanje tesnila
Standardne rešitve za optimizacijo	1. Optimizirajte rezalne parametre z zmanjšano hitrostjo podajanja in segmentiranim rezkanjem za nižji trenutni rezalni stres 2. Sprejmite naravno staranje pri sobni temperaturi po grobi obdelavi pred končnim natančnim rezanjem 3. Uporabite prilagodljiva vpenjalna sredstva za ultra tanka tesnila, da se izognete deformaciji togega vpenjanja 4. Izvedite gradientno ogrevanje in žarjenje s počasnim hlajenjem, da popolnoma sprostite preostalo napetost po zaključku
Rešitev za ultra tanko tesnilo (<0,5 mm)	Izjemno tanki obdelovanci imajo nizko togost in so nagnjeni k vibracijam in rezalnim deformacijam. Sprejmemo pomožna podporna vpenjala, zmanjšano hitrost vretena in manjšo enoslojno globino reza za stabilizacijo rezalne sile in zagotovimo dosledno toleranco debeline

2 Visokotemperaturno natančno brizganje

Visokotemperaturno natančno brizganje se uporablja predvsem za stroškovno učinkovito množično proizvodnjo standardnih PEEK tesnilnih delov. Ta postopek je omejen z značilnostmi materiala PEEK in je ciljal na veljavne razpone in tehnične pragove. Vsi procesni izzivi in standardizirani ukrepi za optimizacijo so povzeti v spodnji tabeli:

Postavka

Podrobnosti

Veljavni scenariji

Primerno za standardna ploska PEEK tesnila velike serije srednje natančnosti. Ni uporabno za ultra tanka in zapleteno strukturirana natančna tesnila, saj neenakomerna debelina stene zlahka povzroči notranjo koncentracijo napetosti in zamik dimenzij po operaciji

Ključni tehnični izzivi

PEEK ima visoko viskoznost taline in neuravnoteženo kristalizacijsko krčenje. Tradicionalno hitro odstranjevanje iz kalupa in hitro hlajenje zadržita ogromno preostalo napetost, kar povzroči zvijanje in odstopanje velikosti pod izmeničnimi temperaturnimi cikli. Slaba fluidnost taline vodi tudi do nepopolnega polnjenja, zračnih mehurčkov, lukenj in madežev pogrezanja

Celoten sistem za optimizacijo procesov

1. Popolnoma suhe surove PEEK pelete za odpravo napak, ki jih povzroča vlaga

2. Natančno umerite temperaturo kalupa, tlak vbrizgavanja in čas zadrževanja

3. Sprejmite naravno počasno hlajenje po odstranitvi iz kalupa in prepovedajte hitro kaljenje z vodo

4. Preoblikujte postavitev vrat, da uravnotežite tok taline in poenotite stopnjo krčenja

5. Podaljšajte čas pakiranja in uvedite obvezno žarjenje po kalupu

6. Optimizirajte izpušne reže, zmerno zvišajte temperaturo opreme in natančno nastavite parametre vbrizgavanja, da odpravite napake pri polnjenju

Informacije o izdelku

Ime izdelka:Tesnila iz polietereterketona (PEEK).

Material:PEEK brez polnila, PEEK z ogljikom, PEEK z grafitom

barva:Črna, bež

Standardni razpon debeline:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Izjemno tanke velikosti po meri:Izjemno tanek < 0,5 mm je kategorija visoko natančne obdelave in zahteva predhodno sporočanje načrta postopka.

Natančnost CNC obdelave:Toleranca zunanjega/notranjega premera: ±0,02 ~ ±0,05 mm, toleranca debeline: ±0,03 ~ ±0,06 mm

Natančnost brizganja kalupov:Toleranca zunanjega/notranjega premera: ±0,05 ~ ±0,10 mm, toleranca debeline: ±0,08 ~ ±0,15 mm

vzorec:Za pogajanja

Certifikati:ISO9001, RoHS, REACH

Vrste tesnil:Ploščata obročasta tesnila iz polietereterketona (PEEK), tesnila prirobnic z več luknjami, tesnila nepravilnih oblik, ultra tanka tesnila iz PEEK

Lastnosti izdelka

Zaradi edinstvene molekularne strukture polieterreterketona tesnila iz polietereterketona (PEEK) prekašajo podložke iz najlona, POM, PTFE, gume in kovine v celoviti učinkovitosti. Zasnovani za naloge tesnjenja in razmika, vzdržujejo stabilno delovanje v ekstremnih pogojih delovanja, vključno z visoko vročino, izpostavljenostjo kemikalijam, vakuumskim okoljem in ponavljajočim se cikličnim stiskanjem.

1. Učinkovita električna izolacija

Nepolnjena tesnila iz deviškega polieterreterketona (PEEK) ustvarjajo učinkovito električno ločitev med parnimi kovinskimi komponentami. Blokirajo električno prevodnost, zavirajo elektrokemično korozijo in znižujejo tveganje kratkega stika, kar se pogosto uporablja v novih energetskih baterijskih paketih, električnih krmilnih enotah in natančni elektronski strojni opremi.

2. Širok razpon delovne temperature

PEEK, ki je uvrščen med vrhunsko toplotno odporno inženirsko plastiko, nudi stalno delovno temperaturo do 260 °C in kratkotrajno najvišjo odpornost, ki doseže 330 °C. Pri -60°C ostane trd brez hladne krhkosti. Podvržen vztrajnemu tlaku na prirobnici pri visokih temperaturah, PEEK zavira lezenje in enakomerno ohranja kompresijsko prednapetost, namesto da se sčasoma tanjša.

3. Stabilna tesnilna prednapetost

Izjemne lastnosti proti lezenju pomagajo PEEK-u ohraniti enakomerno debelino pri ponavljajočem se stiskanju prirobnice in toplotnih obremenitvah. Kot tesnilne podložke nadzorujejo razdalje med sklopi, dušijo vibracije in blažijo površinsko obrabo znotraj avtomatiziranih prenosnih sistemov in robotskih sklopov.

4. Vrhunska kemična odpornost

Večina organskih topil ne more raztopiti PEEK. Ostaja stabilen v šibkih kislinah, šibkih alkalijah, mazivih in hladilnih sredstvih ter ščiti opremo pred kemično erozijo. Zaradi tega so tesnila PEEK prednostna rešitev za linije za obdelavo kemičnih tekočin in laboratorijske analitske aparate.

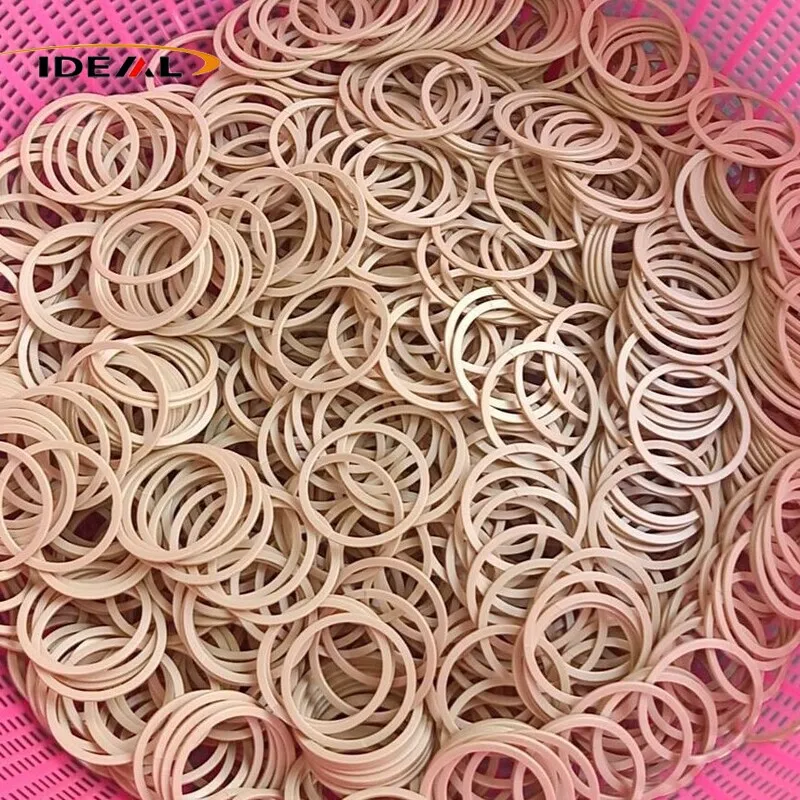

PEEK gaskets

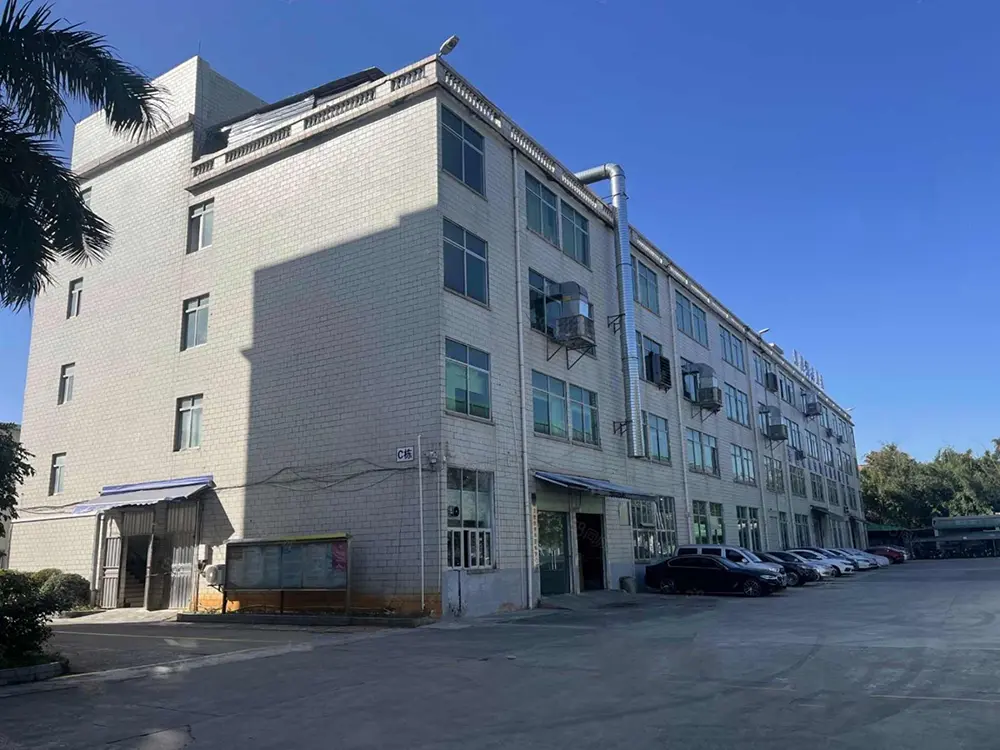

Naša tovarna

1. Jedro podjetja

- 15-letna specializacija za PEEK tesnila in tesnilne komponente

- Dvojno proizvodno strokovno znanje: natančna CNC obdelava + brizganje v kalupe

- Opremljen z visoko natančnimi CNC stružnicami, rezkarji, obdelovalnimi centri, 5-osnimi stroji

- Notranja delavnica za brizganje brez prahu in popolna zmogljivost razvoja kalupov

2. Zagotavljanje surovin

- samo 100 % deviška PEEK smola; brez recikliranih ali mešanih materialov

- Popolna sledljivost serije s podatki o materialu in uradno potrdilo o originalnosti

- Razredi materiala po meri, ki so na voljo glede na tehnične zahteve kupca

3. Dimenzijska in tesnilna natančnost

- Izdelano 100 % po risbah strank (debelina, ID, OD, položaji lukenj)

- Toleranca visoke natančnosti: ±0,005 mm – ±0,02 mm

- Stroga kontrola ravnosti; nič zvijanja za ultra tanka tesnila

- Natančno pozicioniranje z več luknjami za enostavno montažo prirobnice in poravnavo vijakov

4. Izjemno čista proizvodnja za polprevodnike in vakuum

- Ultrazvočno čiščenje + sušenje brez prahu za uporabo v čistih prostorih in vakuumu

- Nizko sproščanje plinov, malo delcev, nizko hlapnih emisij

- Končno vakuumsko pakiranje, da se prepreči kontaminacija

5. Lajšanje stresa in nadzor stabilnosti

- Obvezno gradientno žarjenje za vsa tesnila iz polieterreterketona (PEEK).

- Odpravlja obremenitev strojne obdelave, obremenitev oblikovanja in notranjo obremenitev materiala

- Preprečuje dolgoročno zvijanje, puščanje in deformacijo med toplotnimi cikli

- Boljši od konkurentov, ki preskočijo žarjenje in čiščenje, da zmanjšajo stroške

6. Sistem vodenja kakovosti

- Stopenjski QC za splošne industrijske in vrhunske vakuumske/čiste prostore

- Popolna oprema za pregled ravnosti, trdote in tolerance dimenzij

- Postopek, prilagojen dejanskim delovnim pogojem, da se prepreči napaka na terenu

7. Osnovni materiali in izdelki

- Poudarek: PEEK in visoko zmogljiva fluoroplastika

- Izdelki: tesnilna tesnila, obrabni obroči, deli odbojnikov, precizne strukturne komponente

- Rešitev na enem mestu: izbira materiala → oblikovanje → obdelava → končni deli

8. Ciljne aplikacije

- Oprema za kemične tekočine

- Nov sklop energetske baterije

- Polprevodniški in vakuumski sistemi

- Laboratorijski instrumenti in precizne naprave

9. Zaveza globalnih storitev

- Strogi standardi kakovosti za dolgoročna mednarodna partnerstva

- Prilagojene rešitve in stabilna dostava

- Profesionalna podpora za vrhunske tesnilne aplikacije po vsem svetu

pogosta vprašanja

V1: Tesnila iz brizganega PEEK stanejo manj za enake dimenzije. Ali lahko neposredno nadomestijo tiste, obdelane s CNC, za aplikacije vakuumskega tesnjenja?

A1: Te zamenjave ne priporočamo. Brizganje pušča večje preostale notranje napetosti in povečuje možnost skritih por v izdelku. Za scenarije dela z nizkim sproščanjem plinov in čistim vakuumom je vedno najprimernejša možnost CNC strojno obdelano PEEK tesnilo iz čiste smole z žarjenjem za razbremenitev napetosti in čiščenjem brez prahu.

V2: Ali debelejše plastično tesnilo PEEK vedno zagotavlja boljše rezultate tesnjenja?

A2: To ni tako. Učinkovitost tesnjenja je odvisna od tesnosti prileganja ravne površine, prednapetosti montaže in sposobnosti materiala proti lezenju. Ustrezna debelina se mora ujemati z načrtovano razdaljo vaše opreme. Preveč debela ali tanka tesnila bodo spremenila vrednosti prednapetosti vijakov in ogrozila dolgoročno stabilnost tesnjenja.

V3: Ali bo na tesnilih iz polieterreterketona po žarjenju še vedno prišlo do dimenzijskega premika?

A3: Standardno gradientno žarjenje odpravi veliko večino preostale napetosti in drastično zmanjša tveganje dimenzijskega premika. Še vedno lahko pride do majhnih deformacij pri ekstremnih obremenitvah, drastičnem temperaturnem ciklu ali pri uporabi nizkokakovostnih surovin. Za aplikacije ultra natančne opreme svetujemo dodajanje postopka pregleda pred staranjem končnega izdelka za dodatno zagotavljanje stabilnosti.
