Zobniki PEEK iz tovarne Ideal Plastic so visoko zmogljivi deli prenosa iz posebne inženirske plastike, ki služijo kot vrhunska alternativa zobnikom iz POM, najlona, jekla in bakra. Zaradi odpornosti na visoke temperature, samomazanja brez prahu, ultra nizkega hrupa, odpornosti proti koroziji, majhne teže in odličnega delovanja proti utrujenosti so široko uporabljeni v polprevodnikih, medicinskih napravah, robotiki, opremi za novo energijo in vesoljski industriji. Dve zreli proizvodni tehnologiji, natančna CNC obdelava in visokotemperaturno brizganje, podpirata tako prototipe po meri v majhnih količinah kot velikoserijsko množično proizvodnjo.
Kakovostni PEEK zobniki iz Ideal Plastic kot zobniki iz inženirske plastike posebnega razreda zagotavljajo celovito vrhunsko zmogljivost za vrhunske natančne prenosne sisteme. V primerjavi s tradicionalnimi plastičnimi in kovinskimi zobniki rešujejo številne boleče točke, vključno z mehčanjem pri visoki temperaturi, veliko težo, lahkim rjavenjem, glasnim hrupom pri teku in pogostim vzdrževanjem.
Material PEEK ima visoko tališče, visoko kristaliničnost in visoko viskoznost taline, kar povzroča večje težave pri obdelavi kot plastika za splošno uporabo. Samo dva preizkušena proizvodna procesa lahko realizirata stabilno množično proizvodnjo kvalificiranih zobnikov: natančna CNC obdelava in profesionalno visokotemperaturno natančno brizganje.
1. CNC obdelava ustreza razvoju prototipov, zahtevam po meri in ultranatančnim orodjem v majhnih količinah.
2. Visokotemperaturno brizganje cilja na stroškovno učinkovita naročila velikih serij z dobro konsistenco serije.
CNC natančna obdelava je prednostna rešitev za razvoj prototipov, opremo za polprevodniške rezine, visoko precizne medicinske naprave, spoje mikro robotov in ultranatančne vakuumske menjalnike.
Kot surovine uporabljamo uvožene trdne PEEK palice in plošče. Ob podpori petosnih CNC-strojev, strojev za rezkanje zobnikov in opreme za natančno rezkanje dokončamo rezanje, rezkanje, modifikacijo profila zob in razbremenitev napetosti v enem delovnem procesu, pri čemer ni ustvarjene preostale notranje napetosti.
1. Izjemno visoka natančnost: dimenzijska toleranca ±0,01 mm, stopnja natančnosti zob zobnika IT7-IT8, izpolnjevanje zahtev glede mikronatančnega prenosa.
2. Brez napak pri brizganju: ni deformacij zaradi krčenja, zvijanja ali odstopanja med zobmi, ki bi jih povzročila notranja napetost.Visokotemperaturno natančno brizganje je optimizirano za velikoserijsko proizvodnjo zobnikov iz PEEK. Njegova največja odlika je stroškovna prednost pri množičnih naročilih s stabilno doslednostjo od serije do serije.
Kompleksne integrirane strukture, kot so stopnice, skoznje luknje in pozicionirni utori, je mogoče oblikovati v enem koraku brez sekundarne obdelave. Dobavimo lahko celotno serijo modificiranih zobnikov PEEK: z ogljikovimi vlakni, ojačanimi s steklenimi vlakni, antistatične in visoko odporne proti obrabi.
Tehnična opomba: PEEK se odlikuje po hitri kristalizaciji in visokem krčenju. Običajne nastavitve vbrizgavanja bodo povzročile ugreznine na vrhu zoba, pokanje zaradi napetosti, odstopanje od dimenzij, blisk in krhkost zob. Kvalificirana proizvodnja zahteva posebne parametre oblikovanja in kalupe s konstantno temperaturo.
|
Postavka |
Podrobnosti |
|---|---|
| Ime izdelka | Orodje PEEK |
| Material, ki je na voljo | Čisti PEEK, PEEK, ojačan s steklenimi vlakni, PEEK, ojačan z ogljikovimi vlakni, PEEK za medicinsko uporabo, PEEK za živila |
| barva | Črna, bež |
| Razpon modulov | 0,3–6,0 |
| Število zob | 10-200 |
| Natančnost obdelave | ±0,01 mm; izjemno visoka natančnost do ±0,005 mm |
| Možnosti po meri | Nestandardni modul, poseben profil zob, debelina po meri, premer izvrtine in višina |
| Vzorec pravilnika | Po dogovoru |
| Certifikati | ISO9001, RoHS, REACH, poročilo o preskusu biokompatibilnosti |

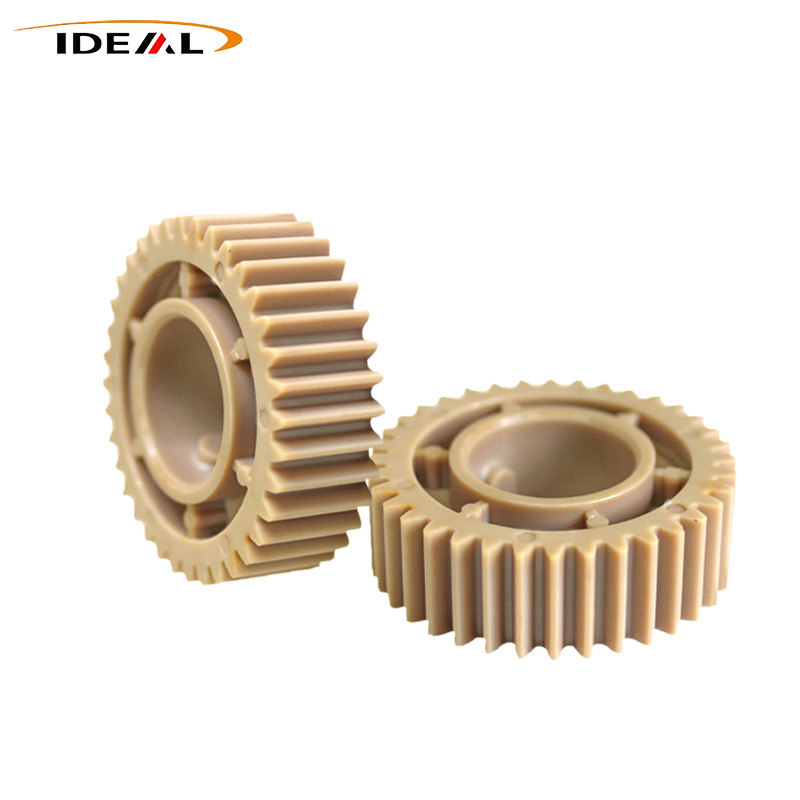

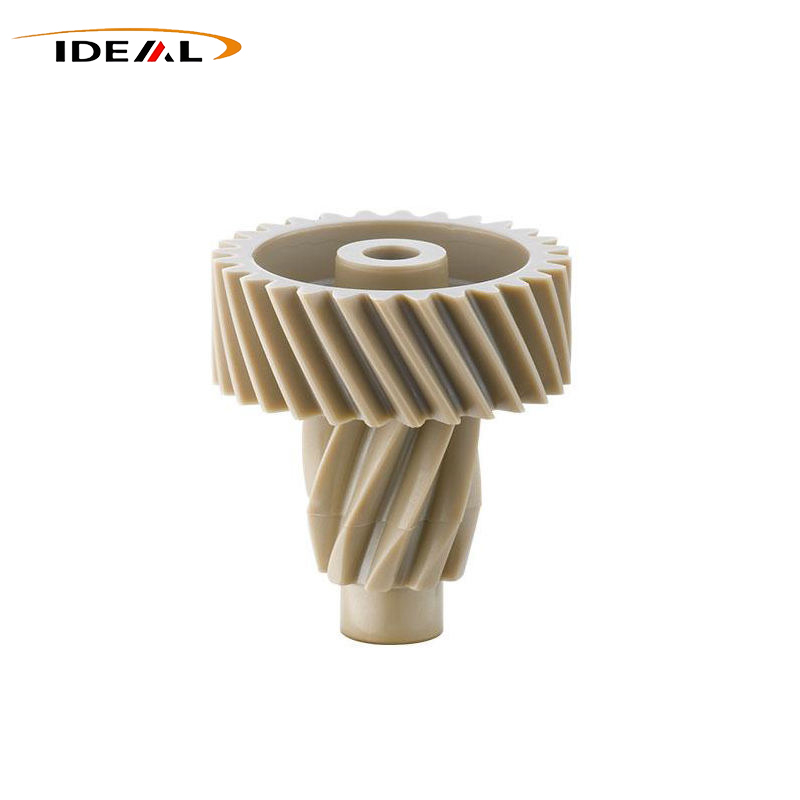

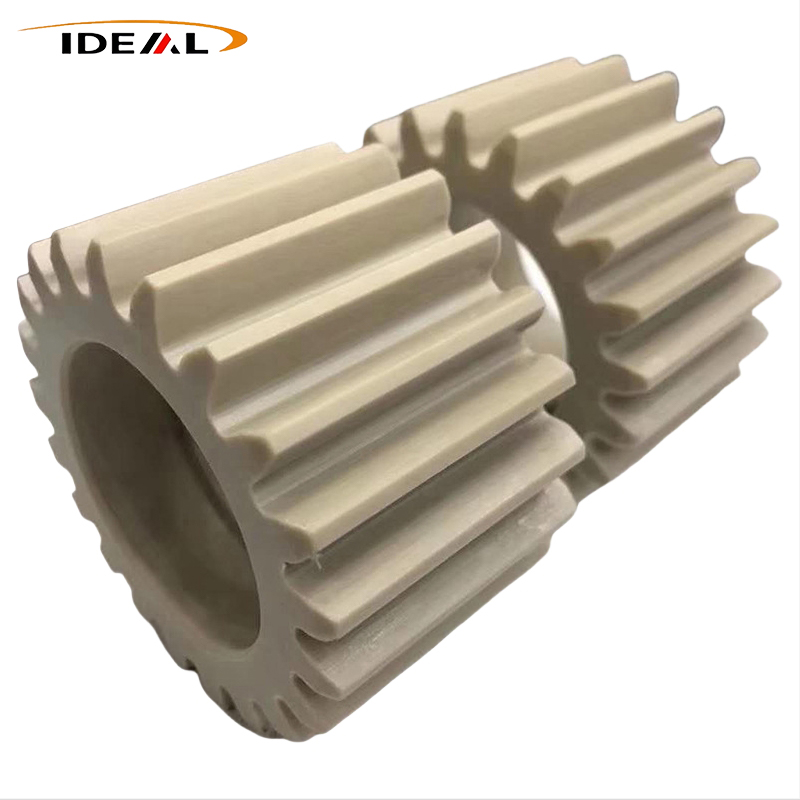

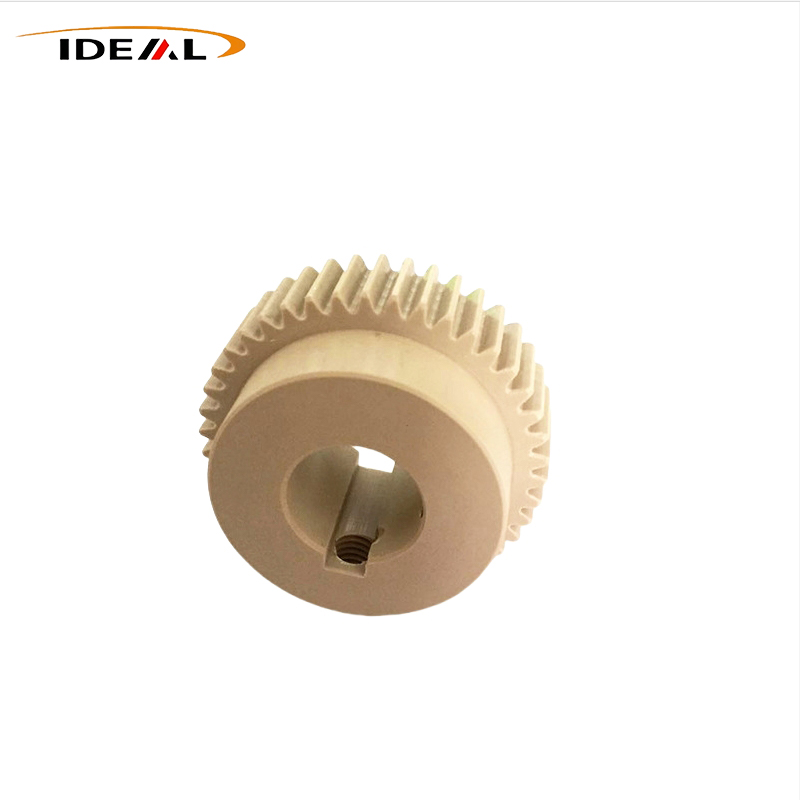

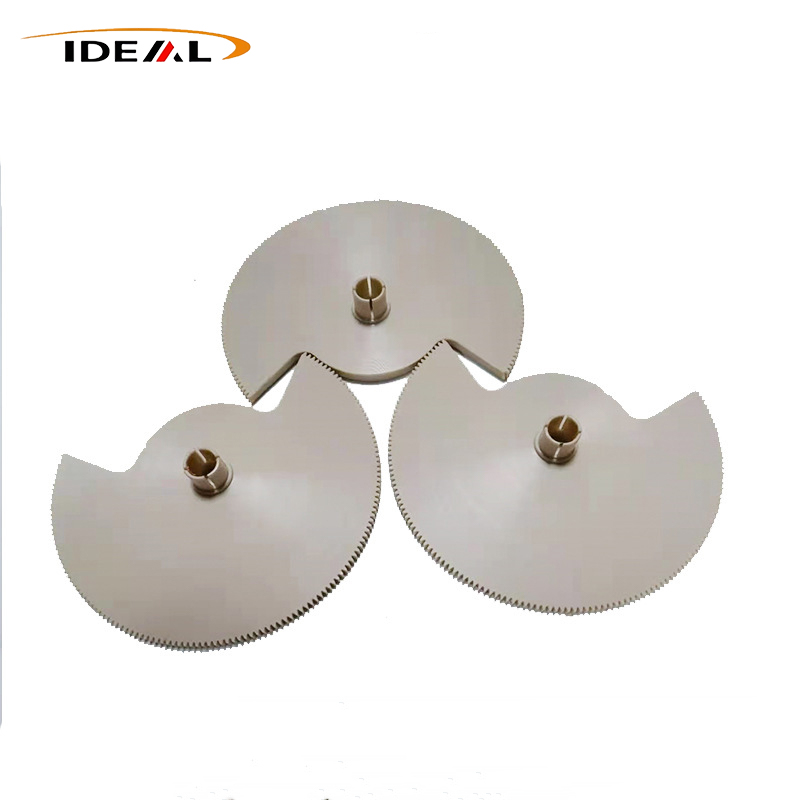

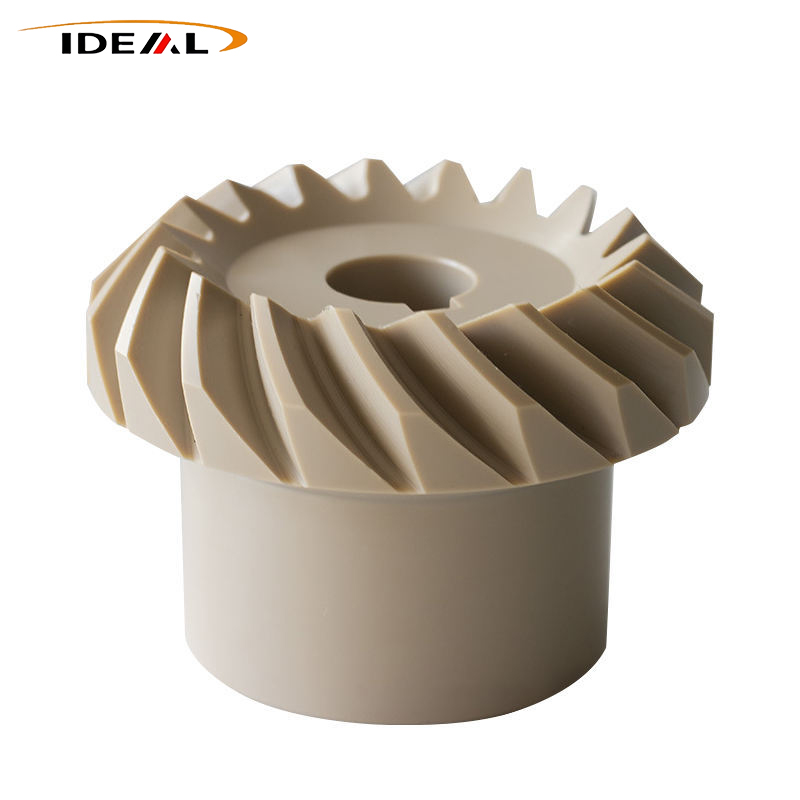

| Vrste zobnikov | Čelni zobniki, spiralni zobniki, stožčasti zobniki, polžasti zobniki, polžaste gredi, planetni zobniki, nepravilni zobniki posebne oblike |
PEEK zobniki prekašajo zobnike iz najlona, POM, PU in kovine glede toplotne odpornosti, odpornosti proti obrabi, samomazanja, protikorozijske zaščite, zmanjšanja hrupa, majhne teže in dimenzijske stabilnosti.
Ohranjajo strukturno togost in stabilno natančnost prenosa v stalnih delovnih pogojih pri visokih temperaturah. Običajni plastični zobniki se nad 100 °C zmehčajo, polzijo in močno obrabijo ter lahko povzročijo zastoje menjalnika. Naše prestave delujejo zanesljivo pri visokotemperaturnih sušilnih strojih, ogrevalnih proizvodnih linijah in toplotnih transporterjih ter podaljšujejo življenjsko dobo v vročem okolju.
PEEK tehta le približno 30 % kovine. Zmanjšana rotacijska vztrajnost omogoča hitrejši zagon opreme, bolj občutljiv odziv in manjšo porabo energije. Pogosto se uporablja v vozilih z novo energijo, robotskih spojih in modulih za hitre prenose za izboljšanje splošne natančnosti gibanja in dinamičnega nadzora.
Z nizkim koeficientom trenja in lastnostjo naravnega samomazanja ti zobniki odpravljajo pogosto vzdrževanje olja ali masti. Odporni so proti obrabi, utrujenosti in deformaciji zaradi lezenja pri dolgotrajnem delovanju pri visokih hitrostih in ponavljajočem se izmenično gibanju.
PEEK ne bo oksidiral ali rjavel kot kovinske komponente. Odporen je na močno kislino, močne alkalije, organska topila, industrijska maziva, slano vodo, morsko vodo in erozijo s slano meglo, primeren za težke korozivne delovne pogoje.
Nizek koeficient toplotnega raztezanja in dobra odpornost proti lezenju zagotavlja minimalno deformacijo po ponavljajočih se temperaturnih ciklih in neprekinjenem pritisku obremenitve. Preprečuje povečano zračnost pri vgradnji in izgubo natančnosti prenosa.
Zaradi toplotne odpornosti, odpornosti proti koroziji, samomazanja brez vzdrževanja, nizkega hrupa, majhne teže in visoke natančnosti so zobniki PEEK prednostni deli prenosa za vrhunske precizne stroje v ekstremnih pogojih delovanja.
Idealne lahke komponente za nadgradnjo, ki zmanjšujejo hrup in varčujejo z energijo, za proizvajalce avtomobilov. Tipične uporabe: prestave motorja VVT, pogonske prestave oljne/vodne črpalke, prestave senzorjev menjalnika, prestave dušilne lopute, redukcijske prestave motorjev NEV, prilagoditvene strukture baterijskih modulov.
Avtomatske linije in roboti zahtevajo dolgoročno odpornost proti obrabi, stabilno natančnost in nizke stroške vzdrževanja. Ti zobniki se pogosto uporabljajo za 6-osne manipulatorje, sodelujoče robotske spoje, natančne transportne linije in inteligentno opremo za sortiranje.
Za objekte, ki delujejo pod kislinsko-alkalno korozijo, potopitvijo v morsko vodo in v okolju močne slane megle. Kovinski zobniki zlahka zarjavijo ali se zataknejo, medtem ko običajni plastični ne izpolnjujejo protikorozijskih zahtev. Te prestave zagotavljajo rešitve prenosa z dolgo življenjsko dobo za te težke scenarije.
GuangZhou IDEAL je originalni proizvajalec zobnikov PEEK. Imamo lastno delavnico za kalupe, celovite visoko precizne CNC in petosne obdelovalne centre ter delavnice za brizganje PEEK, kar zmanjšuje dodatne stroške posrednikov.
1. Osredotočanje na razvoj po meri in množično proizvodnjo visoko natančnih naprednih plastičnih zobnikov, ki služijo globalnim kupcem iz sektorjev industrijske opreme, medicinskih instrumentov, avtomobilske industrije in avtomatizacije.
2. Optimizirana obdelava rešuje klasične proizvodne izzive PEEK: slabo pretočnost, nezadostno polnilo, nepopolno oblikovanje zob in zvarov. Končni zobniki imajo enakomerno gostoto, polni profil zob in stabilno konsistenco serije.
3. Garancija surovin: 100 % deviško pristen PEEK; stranke lahko določijo blagovno znamko in razred surovine.
4. Strog nadzor kakovosti: pregled celotne dimenzije s preizkuševalci orodja in CMM; preskusi serijskega vzorčenja za visokotemperaturno, obrabno in korozijsko učinkovitost; sledljivost celotnega procesa z majhno razliko v serijah.
5. Razpoložljivi načini sodelovanja: gotova naročila, razvoj vzorcev, prilagajanje na podlagi risb, množična proizvodnja OEM in ODM.
Zobniki iz najlona in POM so primerni le za primere uporabe pri normalnih temperaturah in nizkih obremenitvah. Nad 100°C se hitro deformirajo in obrabijo. Ti zobniki lahko neprekinjeno delujejo pri 260 °C z veliko boljšo odpornostjo proti obrabi, zmogljivostjo proti utrujenosti in dimenzijsko stabilnostjo, kar deluje kot idealna možnost nadgradnje za vrhunsko opremo.
Za večino projektov, ki zahtevajo natančen prenos, tiho delovanje, majhno težo in odpornost proti koroziji, lahko ti zobniki v celoti nadomestijo kovinske. Za razmere velike obremenitve z visokim navorom so na voljo zobniki, ojačani z ogljikovimi vlakni, ki dvigujejo nosilnost, hkrati pa zmanjšujejo hrup in stroške komponent.
ja Izdelamo lahko zobnike poljubnih specifikacij in posebnih oblik po vaših CAD risbah, fizičnih vzorcih ali dejanskih delovnih parametrih. Nudimo storitev na enem mestu, ki zajema svetovanje o rešitvah, strojno obdelavo, inšpekcijo in množično proizvodnjo OEM.
seveda. Naši zobniki iz materiala PEEK za medicinske in prehrambene namene so biokompatibilni, nestrupeni in preživijo večkratno visokotemperaturno sterilizacijo ter se popolnoma ujemajo z medicinskimi pripomočki in stroji za predelavo hrane.
