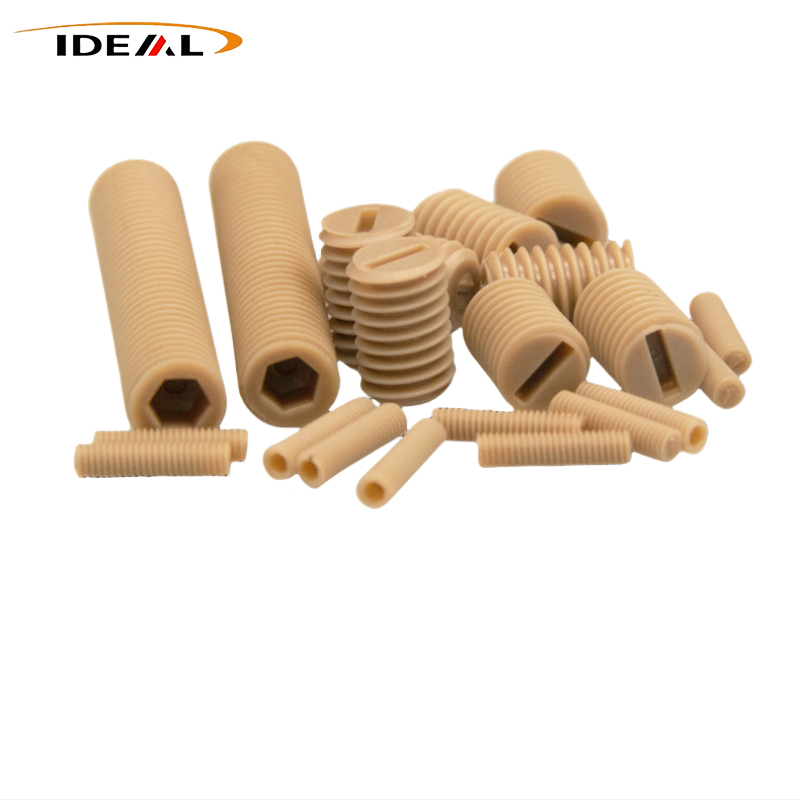

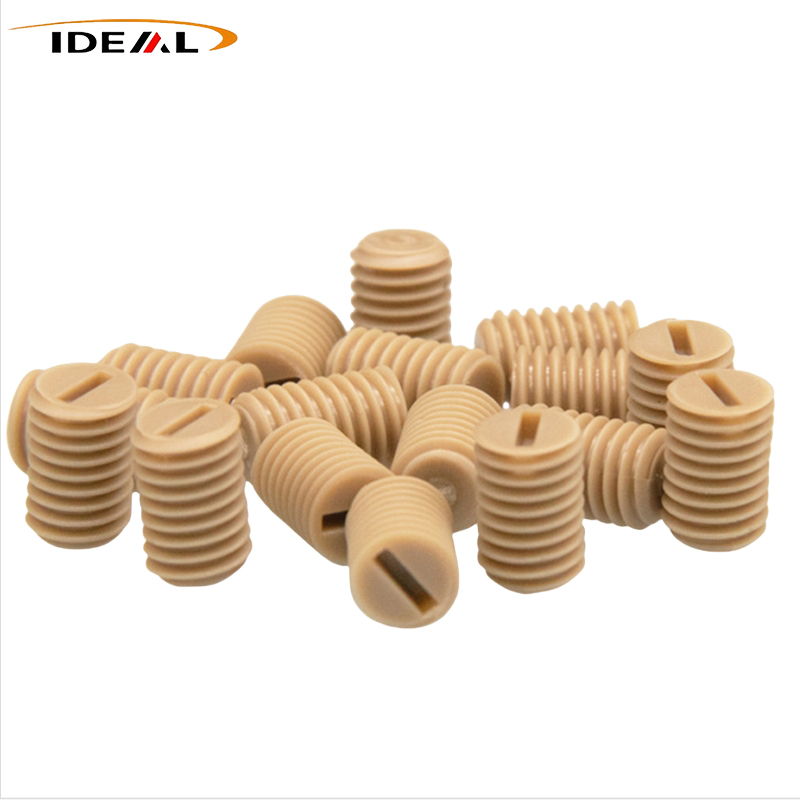

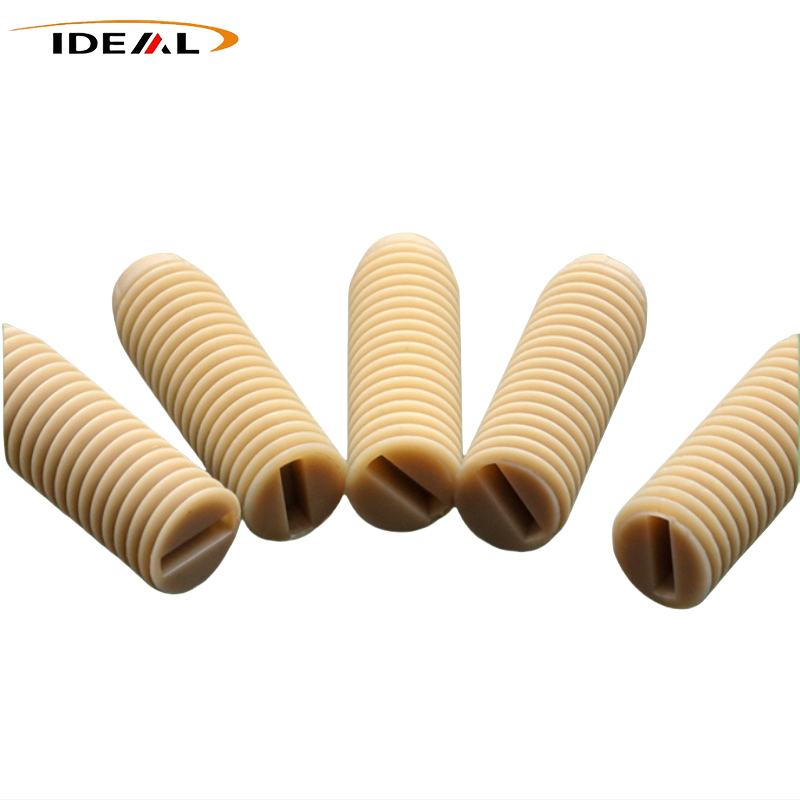

Nastavitveni vijaki PEEK, običajno imenovani tudi nastavljivi vijaki PEEK, so izdelani iz visoko zmogljivega substrata iz polieterreterketona (PEEK) in natančno obdelani s CNC strojem. So nastavitveni vijaki brez glave, ki se opirajo na navojno zaklepanje, da dosežejo pozicioniranje komponent, preprečevanje popuščanja in pritrditev. Ker ne vsebujejo kovin, nudijo visoko trdnost in prilagodljivost posebnim delovnim pogojem. Guangzhou Ideal, kot izvorna tovarna, služi širokemu krogu strank industrijske opreme in podpira tako standardne na zalogi kot nestandardne prilagoditve.
Nastavitveni vijaki PEEK iz Ideal Plastic so natančni CNC strojno izdelani iz čistega PEEK ali PEEK, ojačanega s 30 % ogljikovimi vlakni. Njihova zasnova brez glave omogoča vgradno namestitev za pozicioniranje komponent, aksialno pritrditev in preprečevanje vrtenja, kjer so potrebne električna izolacija, nemagnetne lastnosti, kemična odpornost ali temperaturna odpornost.
| Ime izdelka | Nastavitveni vijaki iz polietereterketona |
| Material | Virgin PEEK, 30 % PEEK, ojačan s karbonskimi vlakni |
| barva | Črna, bež (na voljo so barve po meri) |
| Velikosti | Metrična, imperialna |
| Standardne metrične velikosti | M2, M2,5, M3, M4, M5, M6, M8 |
| Običajne velikosti po meri Imperial | #4-40 UNF, #6-32 UNC, #8-32 UNC, #10-24 UNC, 1/4-20 UNC |
| Toleranca celotne dolžine | ±0,10 mm; Tolerance po meri za natančno žarjenje do ±0,05 mm |
| Natančnost niti | Metrični 6g, Imperial 2A, preizkušen merilnik Go/No-Go |
| Površinska hrapavost | Stran navoja: Ra≤3,2μm; Notranja heksagonalna stena utora: Ra≤1,6μm, zatezna končna stran: Ra≤3,2μm |

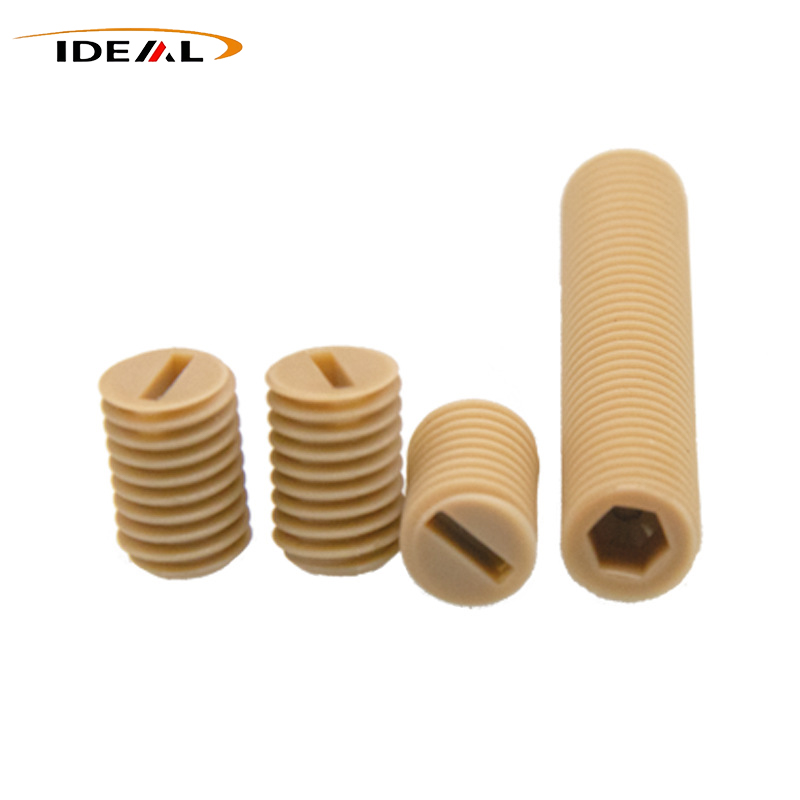

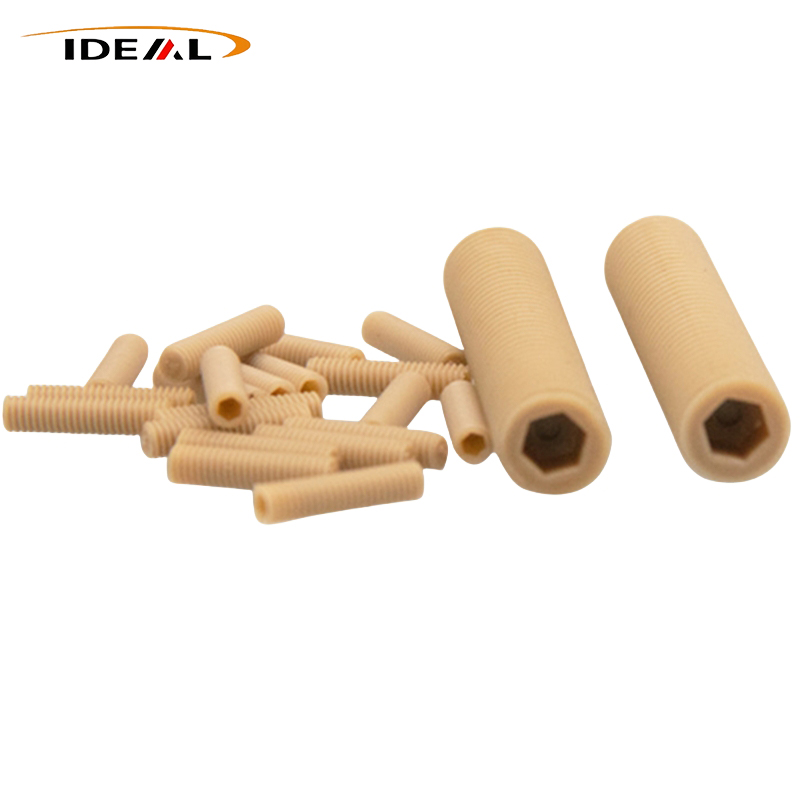

Nastavitveni vijaki PEEK uporabljajo strukturo brez glave s popolnim zunanjim navojem in notranjim šesterokotnim pogonom. Vijak je mogoče popolnoma vdolbiti v navojno luknjo, tako da po namestitvi ne ostane štrleča glava.
Vdolbina preprečuje, da bi pritrdilni element posegal v okoliške komponente. Zatezni konec je v neposrednem stiku s parnim delom za pozicioniranje in pritrditev.
1.Gred s polnim navojem za vgradnjo.
2.Notranji šesterokotni utor za zategovanje.
3.Ravni zatezni konec za neposreden stik s pripadajočo komponento.
Glavna funkcija je vpenjanje in pozicioniranje, ne pa natezno pritrjevanje. Vijak lahko drži gredi, puše in puše na mestu, omeji osno gibanje in prepreči relativno vrtenje.
Globino vstavljanja je mogoče prilagoditi tudi za nadzor položaja komponente ali zračnosti, kar omogoča, da vijak deluje kot omejevalni ali nastavitveni vijak.
Ideal Plastic zagotavlja čisti PEEK in 30 % PEEK, ojačan z ogljikovimi vlakni. Izbira materiala je odvisna od tega, ali sestav zahteva električno izolacijo in nemagnetno delovanje ali večjo mehansko zmogljivost in zmogljivost, povezano z obrabo.
Virgin PEEK zagotavlja visoko električno upornost, izolacijo in nemagnetno obnašanje. Te lastnosti so pomembne za opremo MRI, visokonapetostno električno opremo, nove energijske baterijske module, polprevodniško opremo in opremo za optično testiranje.
PEEK, ojačan s 30 % ogljikovimi vlakni, je namenjen za visokotemperaturne, obrabno odporne in težje pozicionirne aplikacije, kjer električna izolacija ni potrebna. Ne bi smel nadomestiti neobdelanega PEEK, kjer so bistvene zahteve glede izolacije, nemagnetnih lastnosti ali polprevodniških čistih prostorov.
Zaradi majhne velikosti, tankostenskih navojev in notranjega šesterokotnega utora je natančna obdelava pomembna. Priložene tehnične informacije navajajo, da so aplikacije industrijskega zaklepanja večinoma CNC strojno obdelane iz ekstrudiranih palic PEEK in ne brizgane.
PEEK ima visoko viskoznost taline, kar otežuje popolno polnjenje majhnih navojnih struktur med brizganjem. Zvarne linije, notranje pore, votline zaradi krčenja in nepopolni profili navojev lahko vplivajo na zmogljivost navora. CNC obdelava se izogne tem težavam z oblikovanjem navojev, povezanih z oblikovanjem.
Ideal Plastic uporablja CNC stružnice, CNC rezkalne stroje, CNC obdelovalne centre in petosne obdelovalne centre. Pri obdelavi se uporabljajo primerna vpenjala in ostra orodja iz karbidne trdine, z rezalno hitrostjo in podajalno hitrostjo, nadzorovano glede na majhno strukturo PEEK.
Ekstrudirane PEEK palice lahko vsebujejo preostale napetosti. Odstranjevanje materiala med strojno obdelavo lahko sprosti to obremenitev in povzroči spremembe dimenzij ali zvijanje, zlasti če je končni del pozneje izpostavljen povišanim temperaturam.
Dobavljeni postopek torej uporablja stopnje grobe in končne obdelave z žarjenjem, kjer je potrebno. Nadzor napetosti pomaga zmanjšati tveganje pokanja navojev, pokanja notranjih šesterokotnih utorov, zvijanja in dimenzijskega premika.
Pregled kakovosti zajema preverjanje materiala, pregled prvega kosa, preglede med postopkom in končni pregled.
1.Material palice PEEK in proizvodna serija se preverita pred strojno obdelavo.
2.Mere prvega kosa, stanje navoja in videz so preverjeni.
3.Mere, videz in stanje orodja se preverjajo med proizvodnjo.
4.Končni pregled vključuje vzorčenje ključnih dimenzij, vizualni pregled in testiranje navora vzorcev.
Merila navojev in testiranje navora so potrebni, ker notranjih mikrorazpok ni mogoče potrditi samo z vizualnim pregledom.
Zahtevani profil navoja je popoln in oster, brez robov, zvitih robov ali ožganih robov. Oba konca navoja imata poševna vodila. Notranji šesterokotni utor ima gladko notranjo steno brez poškodb pri odprtini, medtem ko zatezni konec ostane raven in brez raztrganin ali zarez.
Uporaba nastavnih vijakov PEEK temelji na toplotnih, električnih, kemičnih, mehanskih in z vakuumom povezanih lastnostih materiala in ne na splošnem pritrjevanju.
1.Visokotemperaturna oprema: priložene informacije o materialu zagotavljajo dolgoročno delovno temperaturno območje od 50 ℃ do 250 ℃, temperaturo posteklenitve približno 143 ℃ in kratkotrajne najvišje temperature 280–300 ℃.
2.Električna oprema: Virgin PEEK lahko zagotovi izolacijo, kjer bi kovinske pritrdilne komponente lahko povzročile prevodne poti, kratke stike ali nevarnost obloka.
3.Magnetno občutljiva oprema: Nemagnetne lastnosti čistega PEEK so pomembne za MRI, senzorsko in optično merilno opremo.
4.Polprevodniška in vakuumska oprema: Virgin PEEK visoke čistosti ima nizko emisijo plinov in nizko precipitacijo ionov. Po žarjenju, razplinjevanju in ultrazvočnem čiščenju se lahko uporablja v okoljih, povezanih z vakuumom.
5.Sklopi za pozicioniranje: Struktura brez glave je primerna za gredi, puše, puše in druge komponente, ki zahtevajo vdolbino pozicioniranje ali pritrditev proti vrtenju.
Nastavitveni vijaki PEEK so komponente za pozicioniranje in vpenjanje, ne pa pritrdilni vijaki z visoko natezno trdnostjo. Niso namenjeni za težke natezne povezave.
Pri izbiri materiala je treba upoštevati tudi zahteve uporabe. Virgin PEEK je potreben, kadar je pomembna izolacija, nemagnetno obnašanje ali čistost polprevodnikov. PEEK, ojačan z ogljikovimi vlakni, je namenjen aplikacijam, kjer je potrebna večja mehanska zmogljivost in zmogljivost, povezana z obrabo, brez zahteve po izolaciji.
O: Zunanje mere lahko ustrezajo zahtevam DIN913/DIN916. Visokotemperaturne aplikacije zahtevajo upoštevanje toplotnega raztezanja in preostale napetosti.
O: Žarjenje predvsem zmanjša preostale napetosti in izboljša dolgoročno dimenzijsko stabilnost. Ne zmanjša neposredno tolerance strojne obdelave.
O: Ne. Čisti PEEK je potreben za izolacijo, nemagnetne in polprevodniške aplikacije v čistih prostorih.
O: Velikosti Imperial skoraj nikoli niso na zalogi. Izdelani so s CNC strojem glede na zahtevano velikost in količino.
O: Da. Prilagoditev globine vstavljanja se lahko uporablja za nadzor položaja komponente ali razdalje.
O: Sam vizualni pregled ne more prepoznati notranjih mikrorazpok. Za preverjanje se uporabljajo merilniki navojev in testiranje navora.
