Standardni polieterreterketon brez polnila (PEEK) preživi ekstremno vročino bolje kot skoraj katera koli druga inženirska plastika. To se spremeni v trenutku, ko uporabite mehansko obremenitev. Pri trajnih temperaturah nad 150 °C bo nezapolnjena komponenta PEEK, ki je izpostavljena neprekinjenemu fizičnemu pritisku, začela polzeti, se zvijati in sčasoma izgubila svoje dimenzijske tolerance. To popravite tako, da spremenite strukturno matriko polimera.

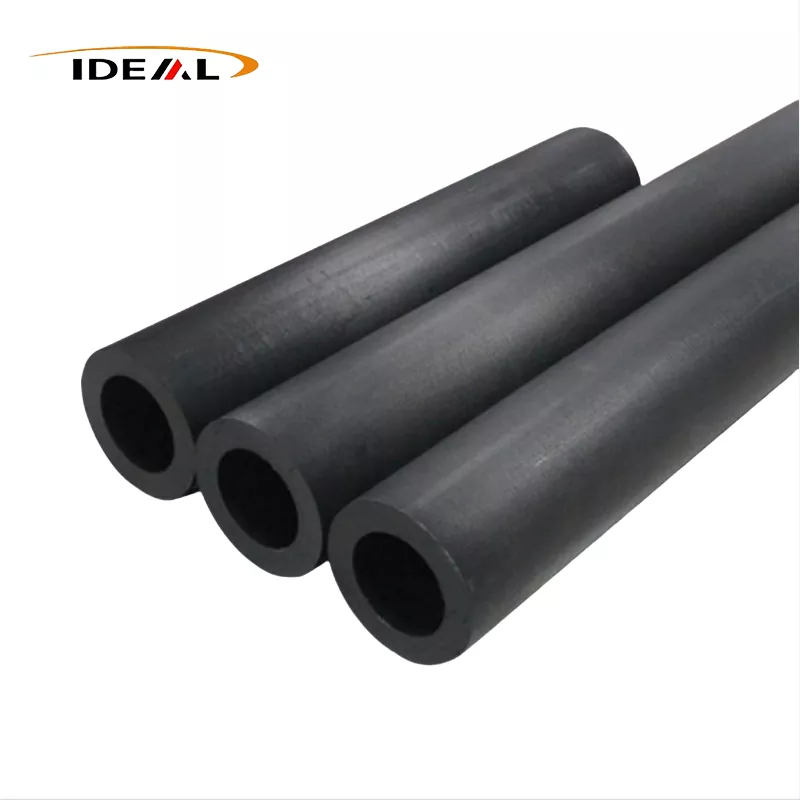

Z mešanjem osnovne smole s 30 % kratkimi ogljikovimi vlakni se fizične omejitve materiala dramatično premaknejo. Notranje ogljikovo omrežje deluje kot togo okostje, ki se upira gibanju polimerne verige. To potisne temperaturo toplotnega popačenja (HDT) nad 315 °C. Pomnoži modul elastičnosti, drastično zmanjša koeficient toplotnega raztezanja in ustvari obrabno površino, ki za več redov velikosti presega standardni PEEK. Če vaša uporaba vključuje veliko trenje, mehanske obremenitve in agresivno toploto,PEEK cevi, ojačane z ogljikovimi vlakninudijo strukturno stabilnost, ki je čisti polimeri nimajo.
Inženirske napake v visokotemperaturnih okoljih se redko zgodijo, ker se material nenadoma stopi. Do njih pride, ker material počasi popusti. Toplotna deformacija je postopen, plazeč proces, pri katerem kombinacija toplote in pritiska potisne polimer iz predvidene oblike. Pri natančnih aplikacijah se dimenzijski premik le nekaj stotink milimetra ne razlikuje od popolne okvare komponente.
Razmislite o standardnem PEEK drsnem ležaju, ki deluje v visokohitrostni črpalki pri 200 °C. Temperatura okolice je precej pod tališčem PEEK, ki znaša 343 °C, vendar lokalizirana toplota zaradi trenja dvigne temperaturo površine višje. Ko se material nekoliko zmehča, mehanska obremenitev vrtljive gredi stisne nosilno steno. Notranji premer se razširi. Gred začne vibrirati. Vibracije povečajo trenje, ki ustvarja več toplote, pospešuje deformacijo, dokler se sistem popolnoma ne zaskoči.
Ta natančen način okvare pesti napeljave za tekočino, izolacijske rokave in nosilne jeklenke v težki industriji. Kupci se pogosto zmotijo pri glavnem vzroku in domnevajo, da plastika preprosto ne prenese temperature. Dejanski problem je pomanjkanje tlačne trdnosti pri tej specifični temperaturi. Ko določite cev za okolje z visoko obremenitvijo in visoko vročino, je zanašanje na osnovno tališče materiala draga napaka. Oceniti morate temperaturo toplotnega popačenja pod obremenitvijo. Plastika brez polnila se pri segrevanju izotropno razširi v vse smeri enako. Brez ojačitvenega sredstva, ki zaklene geometrijo na mestu, je ohranjanje ozkih toleranc v dinamičnem toplotnem okolju fizično nemogoče.
Dodajanje 30 % kratkih ogljikovih vlaken matrici PEEK temeljito spremeni, kako material absorbira in porazdeli mehansko energijo. Ogljikova vlakna so veliko trša in močnejša od okoliškega polimera. Ko je cev PEEK, polnjena s 30 % ogljikom, obremenjena, se napetost prenese iz razmeroma mehke plastične matrice neposredno na toga ogljikova vlakna.
Ta prenos napetosti je tisto, kar poganja vrhunski modul elastičnosti materiala in večjo mehansko trdnost. Vlakna fizično blokirajo polimerne verige pred drsenjem druga mimo druge. Ker se ogljik pri segrevanju ne širi z enako hitrostjo kot plastika, deluje kot notranja omejitev. Koeficient linearne toplotne razteznosti znatno pade, kar pomeni, da bo strojno obdelan tulec ohranil svoj notranji in zunanji premer, tudi če delovna temperatura divje niha.
Dodatek ogljika spremeni tudi tribološke lastnosti materiala. Če primerjamo stopnjo obrabe CF PEEK v primerjavi s standardno stopnjo obrabe PEEK, se ojačana različica izjemno dobro obnese v pogojih visokega tlaka in hitrosti (PV). Pri uporabi drsnega ležaja ali puše se ogljikova vlakna nahajajo na vmesniku obrabe. Nosijo največjo torno obremenitev in preprečujejo, da bi se mehkejši polimer raztrgal ali oprijel kovinske površine, ki se ujema z njo. Zaradi izjemne odpornosti proti obrabi je privzeta izbira za gibljive dele z visokim trenjem.
Vendar pa ta strukturna togost uvaja potrebne kompromise v proizvodnji. CF30 PEEK je bistveno trši in bolj abraziven kot standardni PEEK. Za natančno obdelavo potrebuje specializirano orodje in toge CNC obdelovalne centre. Ker je material trši, je tudi bolj krhek; ne bo prenašal močnih udarnih obremenitev, kot tudi nepolnjenega polimera. Doseganje natančnih geometrij zahteva strokovno rokovanje. Guangzhou Ideal izdeluje te cevi s posebnimi tolerancami ±0,02 mm in ponuja debeline sten od 3 mm do 100 mm, kar zagotavlja, da tudi cilindri PEEK z debelimi stenami in visoko tlačno trdnostjo ustrezajo natančnim inženirskim specifikacijam brez notranjih praznin ali napetostnih zlomov.
Inženirji privzeto ne določajo PEEK, ojačanega z ogljikom. Material je drag in zahteva natančno obdelavo. Izbran je posebej za zamenjavo materialov, ki so okvarjeni, pretežki ali elektromagnetno nezdružljivi z delovnim okoljem. Dve najpogostejši poti zamenjave vključujeta zamenjavo težkih kovin v letalski strojni opremi in zamenjavo izolacijske plastike v proizvodnji občutljive elektronike.
Vsak gram mase na letalu ali vesoljskem plovilu nosi kazen za gorivo. Letalski inženirji desetletja iščejo načine, kako izvleči težo iz šasije, ne da bi pri tem ogrozili strukturno celovitost. V preteklosti so bile komponente, ki so bile izpostavljene jedkim letalskim tekočinam, visokim vibracijam in toploti motorja, izdelane iz titana ali nerjavečega jekla. Danes PEEK iz ogljikovih vlaken za vesoljsko uporabo hitro nadomešča kovino v nosilcih, tekočih linijah in strukturnih rokavih.
Matematika, ki vodi to zamenjavo, je preprosta. Titan ima specifično težo približno 4,5 g/cm³. PEEK, ojačan z ogljikom, ima specifično težo približno 1,4 g/cm³. Zamenjava kovinske cevi za plastično cev, ojačano s ogljikom, povzroči takojšnje skoraj 70-odstotno zmanjšanje teže. Čeprav se CF PEEK ne more kosati z absolutno natezno trdnostjo titana, pogosto presega specifične zahteve glede trdnosti za aplikacijo. Če je komponenta preveč izdelana iz kovine samo zato, da preživi delovno temperaturo, s prehodom na polimer, ki se segreje, odstrani nepotrebno maso.
Poleg teže CF PEEK v celoti odpravlja galvansko korozijo. Ko se različne kovine dotaknejo v vlažnem okolju, bo ena razjedla drugo. Plastika prekine ta električni tokokrog. Zaradi tega so strojno obdelani tulci PEEK iz ogljikovih vlaken zelo dragoceni kot izolacijska stojala in zaščitne cevi za usmerjanje v kompleksnih letalskih in vesoljskih sklopih, kjer sodeluje več vrst kovin.
Industrija polprevodnikov deluje v skladu s politikami ničelne tolerance tako za onesnaženje z delci kot za elektrostatično razelektritev (ESD). Za premikanje kemikalij visoke čistosti, deionizirane vode ali procesnih plinov skozi tovarno so potrebne cevi, ki se ne razgradijo, ne izpirajo ionov ali ustvarjajo statičnega naboja. PEEK brez polnila je odličen kemični izolator, vendar je tudi močan električni izolator. Ko tekočine drvijo skozi nenapolnjeno plastično cev, ustvarijo triboelektrični naboj. Brez poti do tal se ta statična elektrika kopiči, dokler ne nastane lok in takoj uniči na tisoče dolarjev vredne mikročipe.
30-odstotno polnilo iz ogljikovih vlaken rešuje ta problem. Ker je ogljik električno prevoden, neprekinjena mreža vlaken po vsej polimerni matriki zmanjša površinsko upornost materiala. To spremeni cev iz izolatorja v statično disipativno ali prevodno komponento. Uporabavisokotemperaturne CF PEEK ceviomogoča proizvajalcem, da varno ozemljijo svoje sisteme za usmerjanje tekočin.
Če želite najti zanesljive dobavitelje antistatičnih PEEK cevi, morate natančno preučiti njihovo proizvodno okolje. Kontaminacija v smoli ali prahu v postopku ekstrudiranja lahko povzroči točke okvare v polprevodniški opremi. GuangZhou Ideal upravlja delavnico za brizganje brez prahu razreda 100.000, posebej za izpolnjevanje standardov čistosti, ki jih zahtevajo polprevodniške in medicinske aplikacije, ter zagotavlja, da prevodna cev PEEK za polprevodnike ostane brez tujih delcev.
Nakup PEEK-a, ojačanega z ogljikovimi vlakni, ni kot nakup običajnega PVC-ja. Stroški surovin zahtevajo natančne specifikacije, abrazivna narava ogljikovega polnila pa pomeni, da vsaka strojna delavnica ne more vzdržati strogih toleranc. Če nabavljate ekstrudirane cevi CF30 PEEK ali strojno obdelane valje po meri, ocenite svojega dobavitelja glede na to tehnično osnovo, da preprečite draga ponovna izdelava.
Razumevanje toplotne in mehanske realnosti vašega delovnega okolja je edini način za specifikacijo pravega polimera. Ko se standardna plastika pod obremenitvijo zvija in kovine dodajo nesprejemljivo težo, je preklop na matriko, ojačano z ogljikom, inženirska rešitev. Preglejte zahtevane dimenzije innaročite PEEK cevi po meri, ojačane z ogljikovimi vlaknida zaklenete svoje tolerance pri visokih temperaturah.
