Inženirji, ki določajo cevi iz ojačanega polietereterketona (PEEK), se soočijo s takojšnjo odločitvijo: kakšna vrsta ojačitve z vlakni bo ohranila del pri življenju na terenu. Nepolnjeni PEEK brez napora prenaša visoko vročino in močne kemikalije. Toda pod visokimi stalnimi obremenitvami ali ekstremnimi temperaturami surova plastika leze. Dodate vlakna, da ustavite ta dimenzijski premik. Izbira se skoraj vedno zoži na 30 % ogljikovih vlaken (CF30) ali 30 % steklenih vlaken (GF30). Napačna izbira pomeni prezgodnjo obrabo pripadajočih delov, nepričakovan električni kratki stik ali katastrofalno toplotno degradacijo.
Vi določitePEEK cev, ojačana z ogljikovimi vlaknikadar uporaba vključuje gibljive dele, drsno trenje ali strogo zahtevo za odvajanje statične elektrike. Ogljikova vlakna delujejo kot mikroskopsko majhno suho mazivo. Prav tako odvajajo toploto stran od kontaktne površine, kar preprečuje lokalno taljenje ali deformacijo pod velikimi obremenitvami.
Določite PEEK GF30, ko potrebujete največjo električno in toplotno izolacijo v povsem statični, strukturni aplikaciji. Steklo je zelo abrazivno. Če uporabljate cev GF30 kot ležaj ali pušo proti jekleni gredi, bodo steklena vlakna hitro prežvečila spojeno kovino. CF30 varčuje s kovinsko gredjo, hkrati pa ohranja strukturno togost plastičnega dela.
Razlog, zakaj PEEK brez polnila deluje tako dobro, je njegova specifična molekularna struktura. Vsebuje izmenične aromatične obroče in etrske vezi. Eterne vezi zagotavljajo molekularno prožnost, kar daje plastiki lastno žilavost in odpornost na udarce. Aromatični obročki zagotavljajo izjemno togost in toplotno stabilnost. Ta nastavitev mu daje odlično toplotno odpornost ter natančno ravnovesje med žilavostjo in togostjo. Pod vročino ali pritiskom se PEEK ne zvije zlahka in dobro vzdrži ponavljajoče se obremenitve.
PEEK se opira tudi na visoko polkristalno strukturo. Ohranja raven kristaliničnosti okoli 25 % do 35 %, kar mu pomaga ohraniti njegove mehanske lastnosti nedotaknjene, tudi ko se temperature dvignejo proti tališču. Natančno upravljanje toplote med iztiskanjem zagotavlja, da se polimerne verige zložijo v te visoko urejene kristalne strukture. Če proizvajalec prehitro ohladi ekstrudirano cev, plastika ostane amorfna, postane prosojna in izgubi svojo kemično odpornost in trdnost pri visokih temperaturah.
Ko to matriko sestavite z narezanimi ogljikovimi ali steklenimi vlakni, prekinete lepo zlaganje polimernih verig, vendar pridobite togo notranje ogrodje. Polimerna matrica prenese napetost neposredno na veliko močnejša, trša vlakna. To omejuje gibanje polimernih verig, ustavi lezenje in dramatično poveča natezno trdnost. Prav tako zniža koeficient linearnega toplotnega raztezanja (CLTE) na ravni, ki se zelo ujemajo z aluminijem ali jeklom, kar inženirjem omogoča, da oblikujejo tesno tolerančne spoje kovine s plastiko, ki se ne bodo zrahljali, ko se sklop segreje.
Dodajanje ogljikovih vlaken ni linearna nadgradnja. Obstaja strma kazen v izdelavi. Ko se vsebnost vlaken poveča, se viskoznost taline plastike poveča. V ekstrudirani cevi se ta vlakna ponavadi poravnajo v smeri toka, kar pomeni, da cev razvije neverjetno natezno trdnost vzdolž svoje dolžine, z nekoliko nižjo trdnostjo vzdolž svoje obročne osi.
10-odstotno ogljikovo polnilo zagotavlja skromno povečanje togosti, hkrati pa ohranja indeks pretoka taline dovolj visok za zapletene tankostenske ekstruzije. Ostaja razmeroma enostaven za obdelavo in je odporen na krhko lomljenje.
Povečanje do 30 % ogljikovih vlaken predstavlja industrijski standard. Usklajuje velike povečane natezne trdnosti s sprejemljivo obdelovalnostjo. To razmerje zagotavlja strukturno celovitost, potrebno za visokotlačne aplikacije, ne da bi v celoti žrtvovali naravno žilavost plastike.
Pri 40 % ogljikovega polnila dosežete največjo togost. Kompromis je ekstremna viskoznost med proizvodnjo. Ekstrudiranje ali brizganje cevi iz 40 % CF zahteva natančen nadzor temperature, da se preprečijo praznine. Nastali material je zelo krhek. Za strojno obdelavo 40 % CF PEEK je potrebno orodje s polikristalnim diamantom (PCD), saj bodo standardna karbidna čelna rezkala izgubila svoj rezalni rob v nekaj minutah pri rezanju te količine abrazivnega ogljika.
Nepolnjeni PEEK ima temperaturo toplotnega popačenja (HDT) okoli 152 °C. Dodajte 30 % ogljikovih ali steklenih vlaken in HDT poskoči na 315 °C. Oba polnjena materiala z lahkoto preneseta izjemno vročino okolice.
Razlika je v električnih poteh. PEEK je naravno zelo učinkovit izolator. Dodatek steklenih vlaken ostane takšen in ohranja visoko prostorninsko upornost. Dodajanje ogljikovih vlaken drastično zmanjša njegovo prostorninsko upornost. CF30 je sam po sebi antistatičen. S prilagajanjem ogljikove matrice lahko proizvajalci izdelajo antistatični valj PEEK ali popolnoma prevodno cev PEEK. Če mora vaša cev za gorivo ali vesoljska komponenta varno ozemljiti statični naboj, so ogljikova vlakna obvezna. Steklena vlakna bodo ujela ta naboj, dokler ne ustvari dovolj napetosti za oblok, kar lahko povzroči katastrofalno okvaro v nestanovitnih okoljih.
Tribologija – študija trenja in obrabe – je tista, kjer se CF30 in GF30 v celoti ločita na podlagi njune fizične interakcije s parnimi površinami.
| Varianta materiala | Koeficient dinamičnega trenja (v primerjavi z jeklom) | Profil obrabe spojne površine | Toplotna prevodnost |
|---|---|---|---|
| Nenapolnjen PEEK | 0,30 - 0,40 | Nizka (neabrazivna) | Nizek (izolator) |
| PEEK CF30 | 0,15 - 0,20 | Zelo nizka (samomazalna) | Visoka (odvaja toploto) |
| PEEK GF30 | 0,40 - 0,55 | Visoka (zelo abrazivna) | Nizek (izolator) |
Pri dinamičnih obremenitvah kopičenje toplote uniči plastiko. Vsak polimer ima mejo tlaka in hitrosti (PV). Če plastika preseže to mejo, ne more dovolj hitro odvajati toplote zaradi trenja, kar vodi do hitrega taljenja in okvare komponent. CF30 blesti pri ležajih, tesnilih in obrabnih obročih, ker ogljikova vlakna delujejo kot toplotni vodi, vlečejo toploto iz tornega vmesnika in jo razpršujejo skozi telo cevi.
Ogljikova vlakna delujejo tudi kot trdno mazivo. Ker se PEEK mikroskopsko obrabi, pusti tanek tribološki film ogljika na spojni površini, ki sčasoma dodatno zniža koeficient trenja.
Steklena vlakna delujejo ravno nasprotno. So toplotni izolatorji, kar pomeni, da toplota zaradi trenja ostane ujeta na kontaktni točki in znižuje efektivno mejo PV dela. Še huje, izpostavljena mikroskopska steklena vlakna delujejo kot brusni papir. Pod dinamično obremenitvijo bo cev GF30 agresivno zarezala in obrabila kovinsko gred, ob kateri se vozi. Uporabite steklo za statične strukturne odmike. Uporabite ogljik za vse, kar se premika.
Inženirji določajo te cevi na podlagi okoljskih ekstremov, ki uničijo standardno inženirsko plastiko, kot sta Delrin ali Najlon.
V vesoljskih aplikacijah zmanjšanje teže poganja izbiro materiala. Strojno obdelana cev iz ogljikovih vlaken nadomešča aluminij in titan v sistemih za gorivo, ogrodjih brezpilotnih letal in strukturnih odstopanjih. Znatno izgubi težo, medtem ko je odporen na agresivne letalske tekočine, hidravlična olja in reaktivno gorivo.
Na medicinskem področju mora cev PEEK za medicinske instrumente preživeti na stotine ciklov v visokotemperaturnem parnem avtoklavu, ne da bi se poškodovala, zvila ali izgubila dimenzijsko stabilnost. Različice, polnjene z ogljikom, zagotavljajo visoko togost, ki je potrebna za kirurška ciljna vodila, endoskopske ročaje in komponente zunanje fiksacije.
Energija in vrtanje na morju temeljijo naekstrudirani PEEK, polnjen z ogljikomza orodja za žično karotažo v vrtini in ohišja senzorjev. Material preživi stalno izpostavljenost kislemu plinu (H2S), ekstremnemu hidrostatičnemu tlaku in temperaturam okolja, ki presegajo 200 °C globoko pod zemljo.
Ekstrudiranje polnjenega PEEK je znano težko. Vlakna se lahko med fazo taljenja zlepijo in ustvarijo suhe lise, področja, bogata s smolo, ali praznine, skrite znotraj stene cevi. 1 mm velika praznina v steni PEEK cevi deluje kot močan koncentrator napetosti. Pod ciklično obremenitvijo ali visokim hidrostatičnim tlakom se mikrorazpoke širijo iz te praznine, dokler se del popolnoma ne striže. Ker je PEEK, polnjen z ogljikom, črn in popolnoma neprozoren, notranjosti ne morete vizualno pregledati glede teh napak.
Da bi zagotovili strukturno celovitost, se opira vrhunska proizvodnjaOdkrivanje napak na podlagi umetne inteligence. Ta postopek združuje ultrazvočno akustično skeniranje ali napredno rentgensko slikanje z algoritmi strojnega učenja. V realnem času identificira mikro praznine, aglomeracijo vlaken in variacije koncentričnosti, ko cev zapusti ekstruzijsko matrico. Sistem nemudoma preslika akustične odboje v velikosti fizičnih napak in zavrne ogrožene dele cevi, preden so odpremljeni. Ujemanje teh notranjih napak zagotavlja, da končna obdelana stena cevi ne bo odpovedala pod pritiskom na terenu.
Določanje prave polimerne mešanice je neuporabno, če končna geometrija zahteva preveč naknadne obdelave. PEEK je draga surovina. Nakup trdne palice in obdelava 80 % le-te v čipe uniči proračun vašega projekta in zapravi dragocen čas CNC stroja. Nabava cevi skoraj neto oblike drastično zmanjša proizvodne stroške in materialne odpadke.

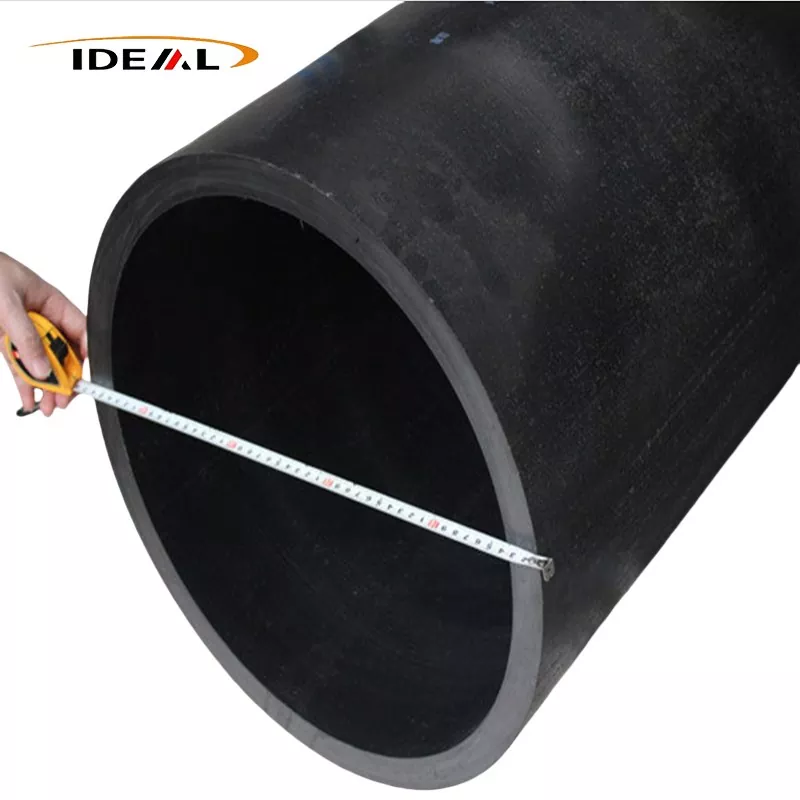

Guangzhou Ideal Plastic kot posebna tovarna upravlja specializirane linije za ekstruzijo, brizganje in CNC obdelovalne linije posebej za visokotemperaturno inženirsko plastiko. ProizvajajoPEEK cevi, polnjene z ogljikovimi vlaknis stopnjo polnjenja z ogljikom v razponu od 10 % do 40 %. Objekt ekstrudira masivne profile, pri čemer obravnava dimenzije po meri od 15 mm do 458 mm po specifikacijah notranjega in zunanjega premera.
Vsi materiali so podprti z upravljanjem kakovosti ISO9001, skupaj s certifikati REACH in RoHS. To zagotavlja popolno skladnost za globalne dobavne verige za vesoljsko, medicinsko in natančno proizvodnjo. Z usklajevanjem pravilne stopnje polnjenja z ogljikom za ekstruzijo skoraj neto oblike dobite natančne mehanske lastnosti, za katere ste načrtovali, v geometriji, ki zmanjša vaše stroške obdelave.
