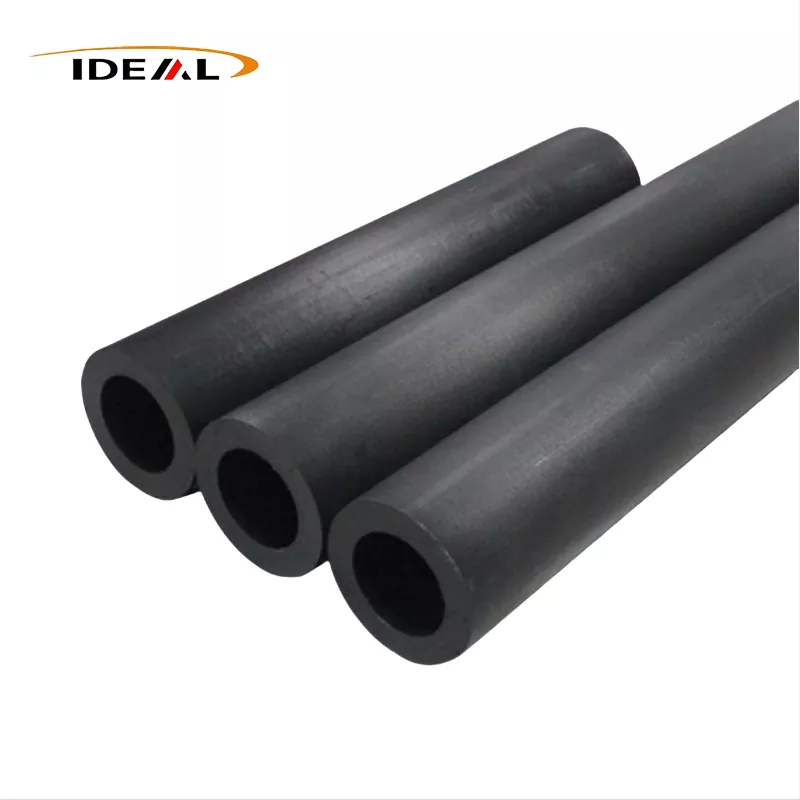

PEEK cevi, ojačane z ogljikovimi vlakniso praktična izbira, ko standardna PEEK cev potrebuje večjo togost, dimenzijsko stabilnost, nosilnost ali statični nadzor. Ideal Plastic proizvaja črne PEEK cevi, polnjene z ogljikovimi vlakni, z vsebnostjo ogljikovih vlaken od 10 % do 40 %, možnostmi LCF in SCF, navedenim notranjim in zunanjim premerom, dolžino 1000 mm ali 3000 mm in tolerancami do ±0,02 mm.
Pravega razreda ne izberemo le z odstotkom ogljika. Dolžina vlaken, geometrija stene, delovna temperatura, pogoji obrabe, električne zahteve in končne mere vplivajo na specifikacijo. Začnite s primerom obremenitve in risbo, nato pa zahtevajte ponudbo glede na opredeljen material in zahteve glede pregleda.
Ko so PEEK cevi, polnjene z ogljikovimi vlakni, prava izbira
Pure PEEK že zagotavlja uporabno kombinacijo temperaturne zmogljivosti, kemične odpornosti, obrabnega obnašanja in dimenzijske stabilnosti. Dodajanje ogljikovih vlaken spremeni ravnotežje v smeri togosti in podpore obremenitvi. To je pomembno pri cevi, ki se uporablja kot ležajni tulec, izolacijska ali vodilna komponenta, strukturni prehod, valj ali transmisijski del ali drug polpripravljeni profil, ki mora ohraniti svojo obliko pod obremenitvijo.
O ogljikovih vlaknih je običajno vredno razmisliti, kadar se cev iz čistega PEEK preveč upogiba, razširi preko okna za prileganje ali se obrabi hitreje, kot dovoljuje aplikacija. Pomaga lahko tudi pri statično občutljivih sistemih. Idealna plastika navaja tako nizko prostorninsko upornost1 × 10³ Ω·cmza vrsto materialov PEEK, polnjenih z ogljikovimi vlakni, vendar je treba zahtevano električno zmogljivost potrditi za natančen razred, vsebnost vlaken, geometrijo in preskusno metodo.
Z ogljikom napolnjene cevi ne obravnavajte kot samodejno zamenjavo za vsak del PEEK. Ogljikova vlakna lahko vplivajo na obdelovalnost, videz površine, anizotropijo in električno obnašanje. Če mora cev ostati visoko izolirana, če je zelo gladka kontaktna površina ključnega pomena ali če je del izpostavljen kemični mešanici, ki ni zajeta v obstoječih podatkih, prosite za pregled glede na razred pred naročilom.
Izberite vsebnost ogljikovih vlaken in razred vlaken za primer obremenitve
Kakšnih 10 % do 40 % sprememb ogljikovih vlaken v PEEK
Ideal Plastic ponuja nastavljivo vsebnost ogljikovih vlaken od 10 % do 40 %. Na splošno povečanje ravni polnila premakne kompozit k večji togosti in nosilnosti obremenitve, hkrati pa naredi izbiro materiala bolj občutljivo na smer obdelave in okolico. Najvišji odstotek ni samodejno najboljša vrednost: morda je nepotreben za rahlo obremenjeno cev in lahko zaplete obdelavo ali površinske zahteve.
Določite rezultat, ki ga potrebujete, namesto da zahtevate le "PEEK, polnjen z ogljikom". Uporabni vnosi vključujejo radialno obremenitev, aksialno obremenitev, nepodprt razpon, temperaturno območje, drsno hitrost, parni material, delovni cikel, kemični medij in ali mora cev razpršiti statični naboj. Ideal Plastic navaja vrednosti togosti v razponu od 8 do 12 GPa za svojo ponudbo PEEK, ojačanega z ogljikovimi vlakni. Ta obseg obravnavajte kot smernice na ravni izdelka in ne kot nadomestek za podatkovni list, specifičen za razred, ali validacijo načrta.
Možnosti cevi LCF, SCF in CF30 PEEK
Razred vlaken vpliva bolj kot oznaka. LCF pomeni dolga ogljikova vlakna; SCF pomeni kratka ogljikova vlakna. Daljša vlakna so lahko uporabna, kjer sta prednostni učinkovitost in togost ojačitve, medtem ko so spojine s kratkimi vlakni lahko bolj primerne za konvencionalno obdelavo in podrobne strojno obdelane profile. Dejanski rezultat je odvisen od usmerjenosti vlaken, pogojev oblikovanja ali iztiskanja, debeline stene in strojne obdelave.

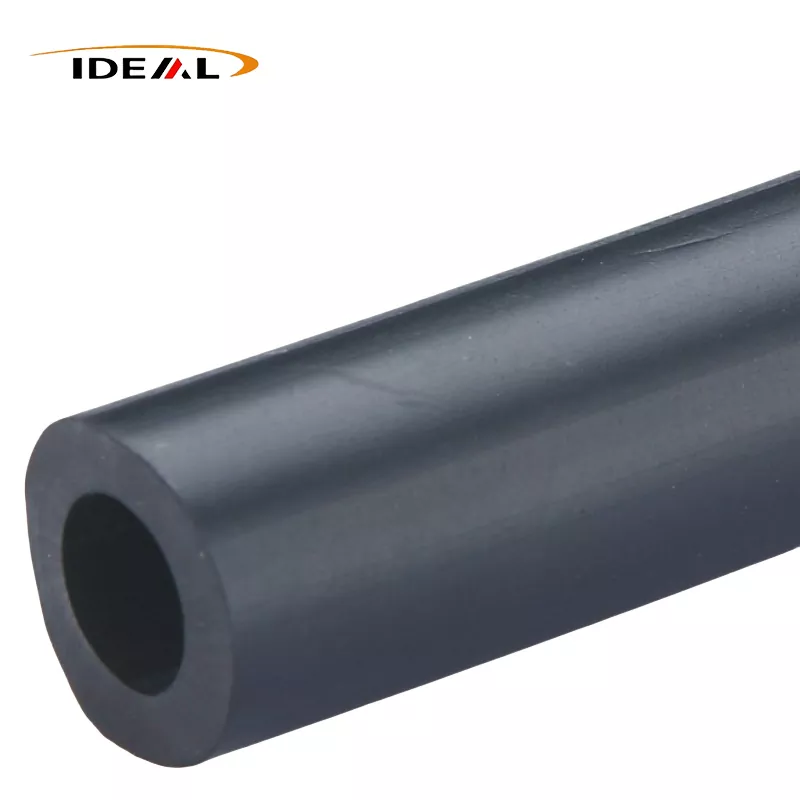

»CF30« običajno označuje spojino PEEK s približno 30 % ogljikovih vlaken, vendar je treba oznako potrditi pri dobavitelju. Vprašajte, ali je navedena cev CF30 PEEK LCF ali SCF, kakšna toleranca velja po strojni obdelavi in kateri podatki o lastnostih pripadajo tej natančni spojini. To prepreči običajno napako pri nakupu: primerjavo dveh materialov glede na odstotek ogljika ob spregledu različnih oblik vlaken in proizvodnih poti.
Pred naročilom potrdite dimenzije cevi, profila in obdelave
Določite OD, ID, debelino stene, dolžino, toleranco in površinsko obdelavo
»PEEK cev« in »PEEK cev« se pri iskanju dobaviteljev pogosto uporabljata izmenično, vendar ponudba še vedno potrebuje natančno definicijo dimenzij. Navedite zunanji premer (OD), notranji premer (ID), debelino stene ali njen izračun, dolžino reza, količino, toleranco, končno stanje in zahteve glede površinske obdelave. Navedite, ali so mere dobavljene ekstrudirane, rezane ali strojno obdelane.
Ideal Plastic navaja standardne dolžine 1000 mm in 3000 mm ter navedeno toleranco ±0,02 mm za svoje PEEK cevi, ojačane z ogljikovimi vlakni. Potrdite, katere dimenzije pokriva ta toleranca. Tesna toleranca OD ne pomeni samodejno, da ID, koncentričnost, naravnost ali končna pravokotnost nosijo enako toleranco.
Uporabite pregled dimenzij na podlagi risbe, da preprečite napake pri prileganju
Pošljite risbo, ko se cev prilega gredi, v ohišje ali v tesnilni ali ležajni sklop. Označite kritične lastnosti, namesto da se zanašate na opis kataloga. Pregled mora zajemati:
- Omejitve OD in ID, vključno z zahtevano debelino stene;
- koncentričnost, naravnost in dovoljena ovalnost, kjer je sestava odvisna od njih;
- dolžina reza, pravokotnost koncev, posneti robovi, utori, luknje ali drugi strojno obdelani detajli;
- razred materiala, konstrukcija LCF ali SCF in odstotek ogljikovih vlaken;
- metoda pregleda, načrt vzorčenja, pakiranje in dokumentacija.
Za meritve PEEK cevi iz ogljikovih vlaken po meri je pregled risbe običajno bolj uporaben kot zahtevati samo najbližjo nazivno velikost. Izpostavlja tveganja primernosti pred proizvodnjo in daje dobavitelju jasno osnovo za orodje, strojno obdelavo in pregled.
Objavljeni podatki o uspešnosti in meje primerjave
Ideal Plastic navaja temperaturo toplotnega odklona nad 315 °C in temperaturo neprekinjene uporabe do 260 °C za informacije o izdelku PEEK, ojačanem z ogljikovimi vlakni. Te številke kažejo na zmogljivost pri visokih temperaturah, vendar ne pomenijo, da lahko cev neprekinjeno prenaša največjo mehansko obremenitev pri 260 °C. Obremenitev, debelina stene, čas izpostavljenosti, koncentracija napetosti in montaža vplivajo na uporabno načrtovano temperaturo.
Enaka previdnost velja za odpornost proti obrabi in kemikalijam. PEEK, polnjen z ogljikom, je namenjen zahtevnim pogojem trenja, obrabe, obremenitve in izpostavljenosti kemikalijam, vendar je zmogljivost odvisna od spojne površine, tlaka, hitrosti, mazanja, temperature in dejanske koncentracije kemikalij. Izjave o kemični združljivosti za PEEK se ne sme obravnavati kot odobritev za vsako mešanico topil, procesno tekočino ali temperaturni cikel.
Uporabite objavljene vrednosti, da zožite izbiro materiala, nato pa preverite natančno oceno. Zahtevajte podatkovni list, vzorec ali pregled aplikacije, ko so posledice napake velike. Ideal Plastic navaja, da so na voljo brezplačni vzorci, ki lahko podpirajo preverjanje prileganja ali nadzorovan preizkus prototipa pred večjim naročilom.
Aplikacije za visokotemperaturne, obrabne, kemične in statične nadzorne sisteme
PEEK cevi iz ogljikovih vlaken so močan kandidat za industrijske sisteme, ki združujejo toploto z mehanskimi zahtevami. Tipična področja ocenjevanja vključujejo:
- Nosilni ali prenosni deli:ogljikova vlakna lahko povečajo togost in zmanjšajo upogib v primerjavi z navadnim čistim PEEK.
- Sestavi, osredotočeni na obrabo:kompozit je primeren za aplikacije, ki vključujejo trenje in obrabo, vendar je treba spojni material in razmerje med tlakom in hitrostjo še pregledati.
- Visokotemperaturne cevi:navedena vrednost 260 °C pri neprekinjeni uporabi in HDT nad 315 °C zagotavljata izhodišče za toplotno zaščito in ne popolne omejitve zasnove.
- Komponente kemičnih procesov:ocenite določen medij, koncentracijo, temperaturo in trajanje izpostavljenosti, namesto da se zanašate na besedo "kemično odporen".
- Statično občutljiva oprema:navedena nizka prostorninska upornost je lahko pomembna, kadar je disipacija naboja pomembna; potrdite zahteve za ozemljitev in električni preskus za končni del.
Ogljikova vlakna pogosto primerjajo tudi s steklenimi vlakni. Boljša izbira je odvisna od ciljnih lastnosti: PEEK, polnjen z ogljikom, se na splošno izbere, ko je bolj pomembna togost, teža, obnašanje ob obrabi ali odvajanje električnega toka, medtem ko končna odločitev zahteva primerljive podatke o kakovosti in ne le imena polnil.
Zahtevajte preverjeno ponudbo PEEK cevi iz ogljikovih vlaken pri podjetju Ideal Plastic
Pošljite Ideal Plastic risbo ali jasno specifikacijo za vašoPEEK cevi, ojačane z ogljikovimi vlakni. Vključite temperaturo uporabe, obremenitev, pogoje trenja ali obrabe, kemične medije, zahteve za statično kontrolo, OD, ID, dolžino, toleranco, količino in cilj dostave.

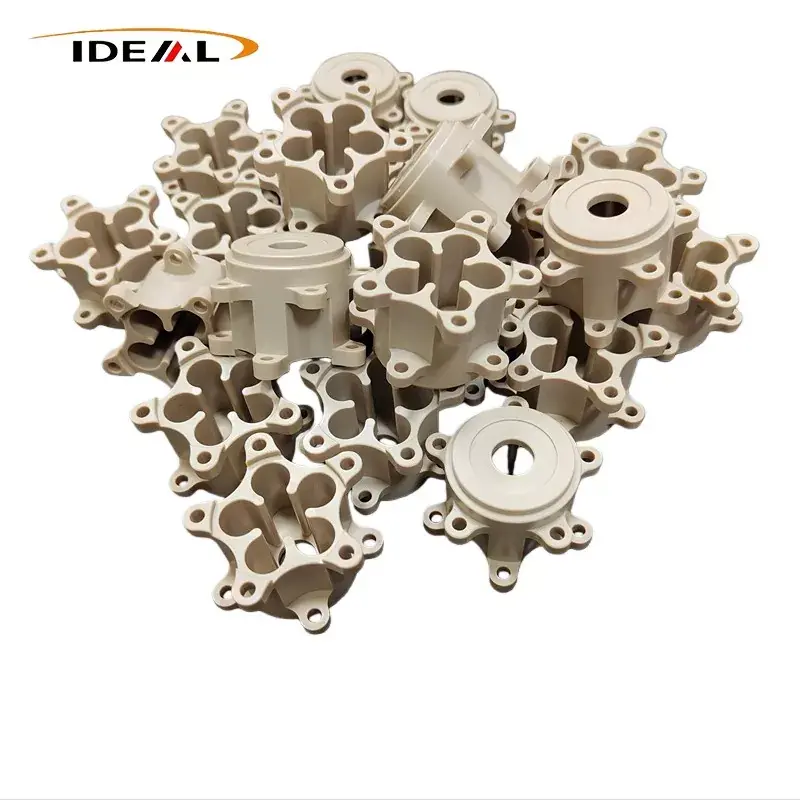

Vprašajte ponudbo, da ugotovite odstotek ogljikovih vlaken, konstrukcijo LCF ali SCF, uporabne tolerance dimenzij, inšpekcijske dokumente, razpoložljivost vzorcev in ali je del dobavljen kot cev ali dokončan s strojno obdelavo. Ideal Plastic dobavlja polizdelke in strojno obdelane profile PEEK iz mesta Guangzhou na Kitajskem, vključno s cevmi in komponentami po meri, s standardnimi ali prilagojenimi dobavnimi roki za mednarodne stranke.
Za prvi pregled uporabitestran s ponudbo cevi PEEK iz ogljikovih vlakenin priložite risbo. Preverjen pregled razreda in dimenzij običajno prihrani več časa kot izbira nominalne cevi CF30 in popravljanje prileganja po proizvodnji.
