Kratek odgovor: izberite PEEK cev, polnjeno z ogljikovimi vlakni, ko dodana togost in dimenzijska stabilnost upravičujeta svoje kompromise
PEEK cevi so votli polizdelki, ki se uporabljajo kot dobavljeni ali strojno obdelani v dele, kot so puše, puše, tesnila, komponente ventilov in izolacijska telesa. Ogljikova vlakna se dodajo, ko PEEK brez polnila ne zagotavlja dovolj togosti, nadzora dimenzij ali odpornosti proti deformacijam pod mehanskimi in toplotnimi obremenitvami.

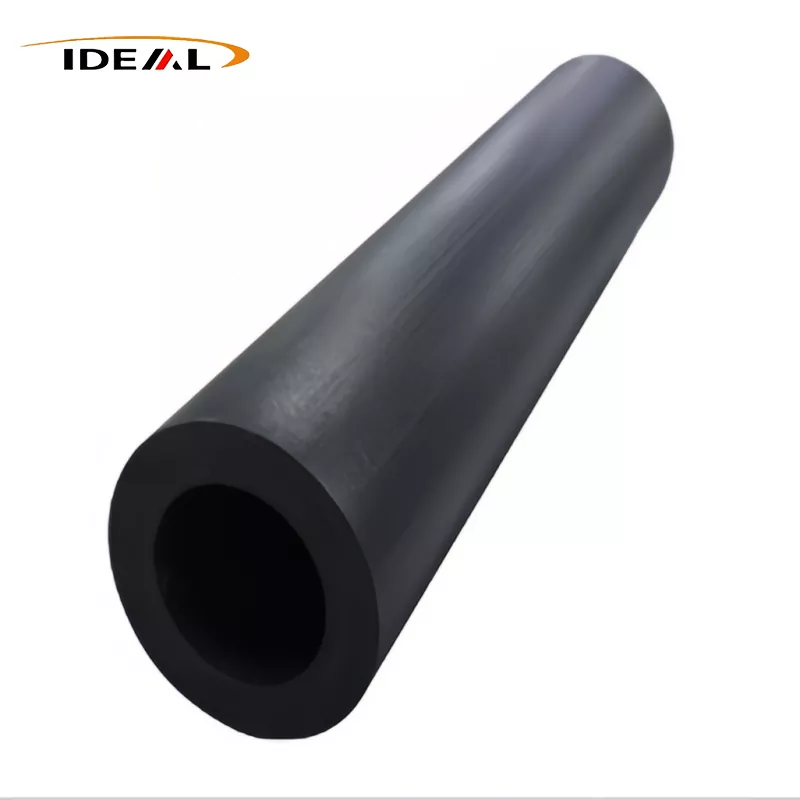

Zaradi tega material, polnjen z ogljikom, ni samodejna premium izbira. Lahko je manj prizanesljiv kot deviški PEEK, trši za rezalna orodja in električno drugačen. Pravilna odločitev je odvisna od smeri obremenitve, temperature, izpostavljenosti kemikalijam, parnih površin, električnih zahtev in količine materiala, ki ga pričakujete, da boste odstranili. Ponudbe Guangzhou IdealPEEK cevi, polnjene z ogljikovimi vlakniz nastavljivo vsebnostjo ogljikovih vlaken od 10 % do 40 %; podjetje identificira 30 % kot pogosto uporabljeno razmerje.
Cev, cev in cev lahko opisujejo isti polizdelek, vendar je treba dimenzije navesti nedvoumno
V katalogih zalog polimerov se "PEEK cev", "PEEK cev" in "PEEK cev" pogosto uporabljajo izmenično. Kupci ne smejo domnevati, da ti pogoji upoštevajo konvencije o kovinskih ceveh. Dobavitelj morda opisuje debelostenski obdelovalni surovec namesto vgrajenega tlačnega voda, namenjenega za prenos tekočine.
Risba nakupa, ne samostalnik, bi morala nadzorovati naročilo. Če gre za tlačno oskrbo, same dimenzije polizdelka ne določajo tlačne zmogljivosti. Končana geometrija, spoji, temperatura, mediji, zgodovina obremenitev in veljavni standard oblikovanja potrebujejo ločen inženirski pregled.
Na dimenzionirani risbi definirajte OD, ID, debelino stene, dolžino in dodatek za obdelavo
Navedite zunanji premer, notranji premer in dolžino, nato pa ugotovite, ali je vsaka vrednost nominalna, ob proizvodnji ali zahtevana po strojni obdelavi. Vključite koncentričnost, ravnost, okroglost, končno obdelavo površine in končno stanje, kjer vplivajo na končni del. Splošna toleranca premera plus ali minus ne vpliva na koncentričnost izvrtine na OD.
Pustite dovolj prostora za obdelavo, da očistite kožo in popravite pričakovano popačenje, vendar ne toliko, da bi se stroški materiala in čas obdelave povišali po nepotrebnem. Tanke končne stene zahtevajo posebno pozornost: pritisk vpenjalne glave, rezalna toplota in preostala napetost lahko premaknejo izvrtino, ko ta zapusti stroj.
Objavljene razpone velikosti in toleranco ±0,02 mm obravnavajte kot trditve za pojasnitev, ne pa kot garancije za vsako kombinacijo ID/OD
Na strani izdelkov GuangZhou Ideal je naveden črn material, nazivni ID Φ20–458 mm, OD Φ15–404 mm, dolžine 1.000 mm in 3.000 mm ter navedena toleranca ±0,02 mm. Teh razponov ne bi smeli brati kot matriko prosto zamenljivih dimenzij; veljavna cev mora imeti OD večji od ID-ja.
Preden oddate naročilo, se pozanimajte, katere kombinacije ID/OD so na voljo in katero funkcijo pokriva toleranca. Potrdite tudi merilno temperaturo, metodo pregleda, načrt vzorčenja, merila ravnosti in ali toleranca velja za material ali strojno obdelano površino. Theobjavljene informacije o velikostih PEEK cevi in toleranciso uporabno izhodišče RFQ, ne nadomestilo za sprejeto risbo.
Kaj ogljikova vlakna spremenijo v PEEK-u in česa ne izboljšajo samodejno
Ogljikova vlakna omejujejo gibanje znotraj matrike PEEK. V primernem razredu in orientaciji, ki na splošno poveča togost, zmanjša spremembo dimenzij pod obremenitvijo in izboljša stabilnost pri temperaturnih spremembah. Ti učinki lahko pomagajo obdelanemu tulcu obdržati geometrijo ali zmanjšati lezenje, kjer bi se čisti PEEK premaknil preveč.
Ojačitev uvaja tudi usmerjenost. Proizvodna pot in tok materiala lahko poravnata vlakna, zato se lahko aksialne lastnosti in lastnosti skozi steno razlikujejo. Ogljikova vlakna ne izboljšajo samodejno vsake obrabne površine, ne ohranijo električne izolacije ali povečajo odpornosti na vsako kemikalijo. Prav tako lahko zmanjša duktilnost in naredi robove bolj nagnjene k krušenju med agresivno obdelavo ali sestavljanjem.
Primerjajte osnovne, z ogljikovimi vlakni polnjene in druge modificirane vrste PEEK glede togosti, obrabe, električnega obnašanja, izpostavljenosti kemikalijam in obdelovalnosti
| Faktor odločitve | Virgin PEEK | PEEK, polnjen z ogljikovimi vlakni | Drugi spremenjeni razredi PEEK |
|---|---|---|---|
| Togost in dimenzijska stabilnost | Uporabno tam, kjer sta prednostna naloga trdnost in obnašanje nezapolnjenega materiala | Običajno prednost, kadar upogibanje, lezenje ali toplotno gibanje nadzirajo zasnovo | Izdelki, polnjeni s steklom, ali drugi ojačani razredi lahko nudijo drugačno ravnovesje togosti in električnega obnašanja |
| Nosite | Učinkovitost je močno odvisna od obremenitve, hitrosti, temperature in površine | Lahko izboljša nekatere pogoje obrabe, vendar lahko izpostavljena vlakna vplivajo na spojno površino | Razredi ležajev so morda bolj zaželeni, če sta glavni zahtevi trenje in obraba |
| Električno obnašanje | Običajno se izbere tam, kjer je potrebna izolacija | Lahko ima nižjo upornost, vendar samo odstotek ogljika ne določa električnega razreda | Formulacije je mogoče prilagoditi za izolacijo, statično kontrolo ali prevodnost; preverite dejanske podatke |
| Strojna obdelava | Na splošno manj abraziven za orodje | Ogljikova vlakna povečajo obrabo orodja in lahko prispevajo k zlomu robov | Odziv orodja je odvisen od paketa polnila |
Za strojno obdelavo PEEK cevi, polnjene z ogljikovimi vlakni, uporabite ostro, primerno orodje in nadzorovano držalo. Namesto da se zanašate le na odčitek zunanjega premera, opazujte zaključek izvrtine, nastajanje toplote in preboj vlaken. Če je izpostavljenost kemikalijam kritična, ocenite celotno stopnjo glede na dejansko tekočino, koncentracijo, temperaturo, tlak in čas izpostavljenosti.
Oznaka »30 % PEEK cev iz ogljikovih vlaken« ni popolna specifikacija materiala
Odstotek pove količino polnila, vendar ni dovolj za odobritev materiala. Za dobavljeno zalogo še vedno potrebujete razred smole in spojine, proizvodno pot, obliko vlaken, nadzor kakovosti in podatke o lastnostih. Pojasnite, ali je navedeni odstotek opredeljen na podlagi teže ali druge osnove.
Vprašajte se tudi, ali bo cev izhajala iz ene proizvodne serije in ali lahko dobavitelj zagotovi inšpekcijske zapise, povezane s serijo. Prototip, ki je strojno obdelan, ne dokazuje, da se bo kasnejša zaloga obnašala enako, če se spojina, postopek ali orientacija vlaken spremenijo. Odobrite natančen razred in obrazec zaloge, ne generičnega opisa »30 % CF PEEK«.
Podatki dobavitelja se morajo ujemati z dejanskim razredom, preskusno metodo, usmeritvijo vlaken in pogoji uporabe
Vrednosti podatkovnega lista so uporabne le, če predstavljajo material, ki ga boste prejeli. Preverite orientacijo vzorca, kondicioniranje, preskusno temperaturo in preskusno metodo. Podatki o brizganem kuponu morda ne napovedujejo obnašanja debelostenske cevi, obdelane v drugi smeri vlaken.
Pri visokotemperaturnih aplikacijah primerjajte lastnosti pri delovni temperaturi, namesto da uporabite vrednosti sobne temperature. Pri kemični uporabi upoštevajte sočasno obremenitev in toploto. Če so majhne dimenzije pomembne, zahtevajte meritve na dobavljeni geometriji in se pred pregledom dogovorite, kako bodo deli kondicionirani.
Potrdite prostorninsko in površinsko upornost, preden PEEK, polnjen z ogljikovimi vlakni, obravnavate kot prevodnega ali disipativnega
Ogljikova vlakna lahko znižajo električno upornost PEEK, vendar prevodnost ne sledi neposredno iz odstotka polnila. Porazdelitev vlaken, stik med vlakni, orientacija, debelina stene in obdelava vplivajo na rezultat. Material, opisan kot ojačan z ogljikom, lahko še vedno zgreši zahtevano območje odpornosti.
Vnesite zahtevano prostorninsko upornost ali območje površinske upornosti na risbo ali specifikacijo materiala, skupaj s preskusno metodo in zahtevami glede kondicioniranja. Če je disipacija naboja ključnega pomena za varnost, preizkusite reprezentativno zalogo cevi ali končne komponente. Električnih meritev ne nadomestite s potrdilom o vsebnosti ogljika.
Kontrolni seznam RFQ: potrdite vsebnost ogljikovih vlaken, geometrijo, tolerance, površinsko obdelavo, zapise o inšpekcijskih pregledih, dokumente o skladnosti, količino, dobavni rok in dostavljeno dostavo
- Material:natančen razred PEEK, odstotek ogljikovih vlaken in kako je ta odstotek definiran.
- Geometrija:OD, ID, stanje stene, dolžina, končno stanje in dodatek za obdelavo.
- Kontrole:dimenzijske tolerance, koncentričnost, ravnost, okroglost in zahteve glede površinske obdelave.
- Zmogljivost:delovna temperatura, obremenitve, kemikalije, vmesnik obrabe in zahtevano električno obnašanje.
- Dokaz:veljavni testni podatki, sledljivost serije, inšpekcijsko poročilo in zahtevani dokumenti o skladnosti.
- Komercialni pogoji:količine prototipa in proizvodnje, dobavni rok, pakiranje, Incoterms in dostava na cilj v ZDA.
- Sprejem:odobrena revizija risbe, inšpekcijska metoda in postopek za ravnanje z neskladnimi zalogami.
