Sodobni mehanski sklopi, ki delujejo pod kombiniranimi toplotnimi, kemičnimi in tornimi obremenitvami, veliko pričakujejo od tesnilnih in rezervnih komponent. Številne konvencionalne polimerne komponente se hitro razgradijo pod stalnim cikličnim stresom, kar prinaša pogosto vzdrževanje strojne opreme in nenačrtovane prekinitve delovanja. Tehnične ekipe morajo razumeti obnašanje, specifično za material, omejitve sestavljanja in ujemanje delovnih pogojev, da podaljšajo čas delovanja komponente.Prstani PEEKzagotavljajo uravnoteženo večdimenzionalno delovanje, ki obravnava številne pogoste načine okvar, ki se pojavljajo v kompleksni industrijski strojni opremi.
Polietereterketon spada v družino aromatičnih termoplastičnih polimerov, znanih po stabilni mehanski moči v širokem delovnem območju. Osnovno smolo je mogoče zmešati z različnimi polnilnimi materiali, da se spremeni odpornost proti obrabi, togost in toplotna prevodnost, da ustreza zahtevam ciljnega sestavljanja. Vsaka različica polnila prinaša različne kompromise, ki jih morajo inženirji pretehtati pred končno specifikacijo.
Lastna stabilnost materiala je osnova za podaljšane servisne cikle. Nizka absorpcija vlage zmanjša dimenzijski premik, ko komponente naletijo na vlažen zrak ali delovne tekočine na vodni osnovi. Ognjevarnost je vgrajena v osnovno polimerno strukturo brez dodatnih halogenskih dodatkov, kar dodaja zanesljivost opreme, ki je izpostavljena nepričakovanim toplotnim dogodkom. Toplotna ekspanzija je med termoplasti sorazmerno nizka, pri čemer se ohranja dimenzijska konsistentnost, ko strojna oprema kroži med vročim in hladnim operativnim stanjem.
Možnosti polnila spremenijo osnovne značilnosti. Mešanice ogljikovih vlaken povečajo tlačno trdnost in toplotno prevodnost. Dodatki v prahu iz PTFE dodatno zmanjšajo površinsko trenje za dinamične kontaktne vmesnike. Steklena vlakna izboljšajo togost, vendar lahko povečajo abrazivno interakcijo z nekaterimi kovinskimi površinami, ki se ujemajo. Ključnega pomena je uskladiti sestavo polnila z natančnimi parametri medija, tlaka in gibanja, namesto da bi izbrali spremenjene razrede izključno na podlagi podatkovnih listov s splošnimi specifikacijami.
Tesnilne in rezervne komponente ostanejo pod stalno tlačno obremenitvijo, ko so nameščene znotraj votlin žleze. Lezenje opisuje počasno trajno deformacijo, ki jo skozi čas sproži statična tlačna sila. Ko se lezenje kopiči nad sprejemljivimi pragovi, sila predobremenitve pade, poti puščanja se odprejo in učinkovitost tesnjenja se poslabša. Visokokakovosten material iz polietereterketona zavira razvoj lezenja tudi pri delovnih stanjih pri povišani temperaturi in pomaga strojni opremi vzdrževati pravilno medfazno kontaktno silo v dolgih delovnih intervalih.
Ciklična mehanska utrujenost predstavlja še en pomemben vir degradacije komponent. Izmenična, rotacijska ali ciklična strojna oprema izpostavlja polimerne dele ponavljajočim se ciklom obremenitve-razbremenitve. Mnogi polimerni materiali razvijejo mikrorazpoke po milijonih cikličnih dogodkov, ki se razširijo v vidne površinske poškodbe in funkcionalne okvare.Prstani PEEKohranjajo stabilno strukturno zmogljivost v pogojih kombiniranega tlaka, temperature in gibanja, zaradi česar so primerni za sklope, ki se soočajo z velikim številom prostorninskih ciklov.
Trenje in obraba neposredno določata uporabno življenjsko dobo strojne opreme v dinamičnem stiku. Progresivna obraba površine spremeni geometrijo preseka in prekine potreben medfazni stik. Vrste polimerov brez polnila ponujajo solidno osnovno tribološko zmogljivost, medtem ko sestavljene formulacije še bolj premikajo meje odpornosti proti obrabi. Zmanjšana toplota zaradi trenja upočasni termično povzročene procese staranja znotraj polimerne matrice, kar ustvarja pozitivne povratne informacije za podaljšan čas delovanja komponente.
Površinske končne obdelave ujemajočih se delov ni mogoče spregledati. Celo visokokakovostna polimerna strojna oprema bo utrpela pospešeno obrabo, ko bo tekla po preveč grobih kovinskih površinah. Inženirska dokumentacija mora poleg izbire razreda polimernega materiala opredeliti sprejemljive parametre hrapavosti za gredi, ohišja in površine uvodnic.
Industrijska strojna oprema v realnem svetu le redko izpostavi komponente samo enemu viru napetosti hkrati. Večina delovnih okolij združuje temperaturo, tlak in izpostavljenost kemičnim medijem, kar pospešuje staranje materiala v primerjavi z izoliranimi pogoji laboratorijskega testiranja. Polimeri za splošno uporabo pogosto nabreknejo, se zmehčajo ali razvijejo napetostne razpoke, ko so izpostavljeni večfaktorskim delovnim pogojem.
Polietereterketon kaže širok spekter združljivosti z organskimi topili, mineralnimi olji, mazivi in mnogimi vodnimi kemičnimi raztopinami. Samo ozek nabor visoko koncentriranih kemičnih snovi povzroči merljivo razgradnjo materiala. Takšna kemična vztrajnost ohranja dimenzijsko geometrijo in celovitost površine po dolgotrajni potopitvi v procesne tekočine. Validacija združljivosti materialov z vsakim specifičnim delovnim medijem je še vedno potrebna pred zaklepanjem končne zasnove.
Odpornost na hidrolizo izstopa pri scenarijih stika z vročo vodo in paro. Številni visokozmogljivi polimeri se pod neprekinjeno izpostavljenostjo vroči pari molekularno razgradijo. Ta polimer ohranja osnovne mehanske lastnosti pri ponavljajočih se parnih ciklih, s čimer se razširi obseg uporabe v strojni opremi za obdelavo tekočin. Inženirji se morajo zavedati, da tlak poveča stopnje kemičnih napadov v številnih sklopih v stiku s tekočino, laboratorijski podatki o potopitvi pa ne posnemajo vedno popolnoma rezultatov pogojev na terenu.
Celo natančno določene polimerne komponente lahko zagotovijo skrajšan čas delovanja, če so geometrija uvodnice, postopki namestitve ali vrednosti zračnosti nepravilno konfigurirani. Samo kakovost materiala ne more nadomestiti slabih mehanskih oblikovalskih odločitev. Tehnične ekipe bi morale obravnavati specifikacijo komponent in načrtovanje žlezne votline kot povezane inženirske naloge in ne kot ločene delovne tokove.

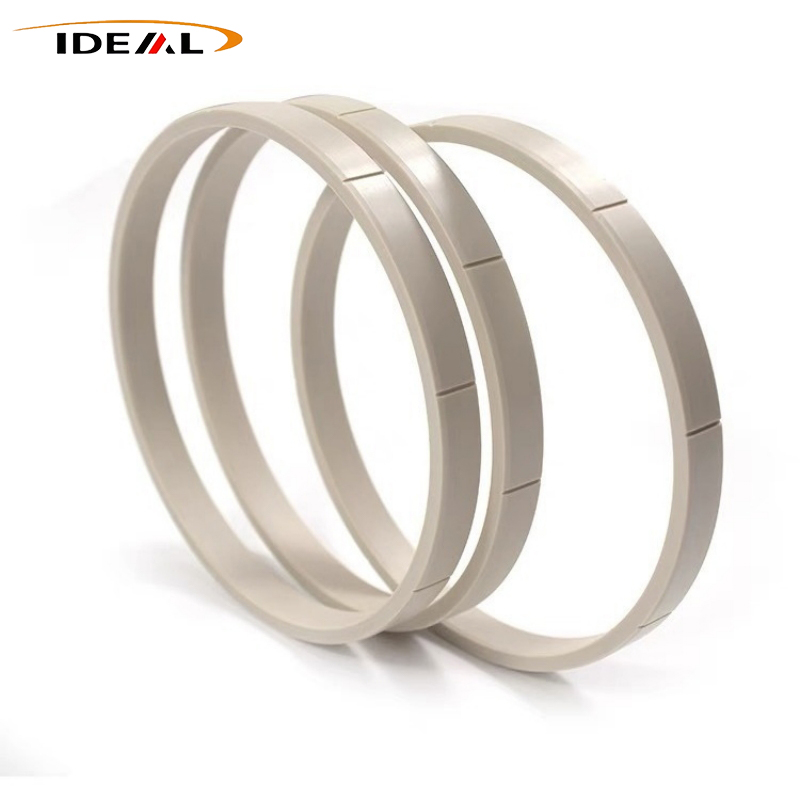

Konfiguracije rezervnega obroča predstavljajo enega najpogostejših vzorcev uvajanja. V pogojih visokega tlaka se lahko tesnilni material iz mehkega elastomera stisne v reže uvodnic in povzroči poškodbe tipa ekstrudiranja. Toga polimerna rezervna strojna oprema blokira poti iztiskanja in ohranja celovitost primarnega tesnilnega elementa.Prstani PEEKpogosto opravljajo to vlogo rezervnega obroča v sklopih visokotlačnih ventilov in jeklenk v več industrijskih sektorjih.
Vsaka uporaba tesnjenja ne zahteva visoko zmogljive termoplastične strojne opreme. Dodelitve statičnega tesnjenja v blagih pogojih lahko sprejmejo alternativne polimerne ali elastomerne rešitve. Izbira materiala mora vedno slediti popolni oceni meja dejanskih delovnih pogojev.
Zahtevne zahteve za sestavljanje obstajajo na različnih industrijskih področjih. Vsaka aplikacija prinaša svojo edinstveno kombinacijo razpona tlaka, temperaturnega ovoja, vrste gibanja in profila kontaktnega medija. Preslikava dejanskih delovnih parametrov v zmožnosti materiala podpira pravilno izbiro komponent in predvidljivo dolgoročno vedenje strojne opreme.
Znotraj teh operativnih področij izboljšanje časa delovanja komponent izvira iz ustrezne izbire kakovosti materiala skupaj s premišljeno zasnovo geometrije uvodnice. Okvare komponent, opažene na terenu, pogosto izhajajo iz nepopolnega zbiranja podatkov o stanju delovanja v zgodnjih fazah načrtovanja. Dokumentiranje najvišje temperature, najvišjega tlaka, sestave medija in volumnov ciklov gibanja pomaga tehničnim ekipam, da se izognejo scenarijem poslabšanja komponent, ki se jim je mogoče izogniti.Idealna plastikazagotavlja podporo pri tehničnem pregledu konfiguracije komponent, specifičnih za projekt, na podlagi zbranih naborov podatkov o stanju delovanja.
Spodnja tabela prikazuje ključne meritve učinkovitosti za široko uporabljene visoko zmogljive tesnilne polimere. Ta primerjava podpira predhodni pregled materiala med delovnimi tokovi inženirskega načrtovanja. Vsak material ima različne prednosti in omejitve, ki jih je treba upoštevati glede na zahteve, specifične za projekt.
| Polymer Grade | Neprekinjena toplotna ocena | Kemijska združljivost | Odpornost proti lezenju | Tribološka zmogljivost | Stabilnost hidrolize |
|---|---|---|---|---|---|
| PEEK | visoko | Odlično | Zelo dobro | Odvisno od ocene Dobro–Odlično | Odlično |
| PPS | visoko | Odlično | Dobro | Zmerno | Dobro |
| PI | Zelo visoko | Dobro | Zelo dobro | Dobro | Zmerno |
| PTFE | visoko | Odlično | Ubogi | Odlično | Odlično |
| PAI | Zelo visoko | Dobro | Zelo dobro | Zelo dobro | Zmerno |
PTFE zagotavlja izjemno nizko trenje, vendar trpi zaradi opazne šibkosti pri lezenju pod dolgotrajno tlačno obremenitvijo. Poliimid prenaša izjemno visoke temperature, vendar kaže omejeno hidrolizno stabilnost pri dolgotrajni izpostavljenosti vroči vodi.Prstani PEEKdoseganje uravnotežene učinkovitosti v toplotnih, mehanskih, kemičnih in hidrolitskih razsežnostih, kar pojasnjuje široko uporabo za industrijske naloge z več faktorji stresa. Tabelarični laboratorijski podatki služijo kot referenčno vodilo; validacijsko testiranje v dejanskih pogojih ostaja bistvenega pomena za kvalifikacijo strojne opreme za končno uporabo.
Metodologija izdelave oblikuje dimenzijsko natančnost končne komponente in porazdelitev notranjih napetosti. Obstajata dve glavni proizvodni poti: brizganje in CNC obdelava iz ekstrudiranih oblik surovin. Vsaka pot prinaša prednosti za različne scenarije obsega proizvodnje.
Brizganje ustreza serijski proizvodnji velikih količin. Za zmanjšanje preostale notranje napetosti je potreben ustrezen nadzor parametrov kalupa. Slabo nadzorovani pogoji oblikovanja povzročijo skrite napetosti v končnih delih, ki se po namestitvi postopoma sprostijo in ustvarijo subtilno dimenzijsko popačenje. Komponente, obdelane s CNC-jem, pridobljene iz visokokakovostnega ekstrudiranega paličnega materiala, se dobro obnesejo pri naročilih majhnega do srednjega obsega in nestandardnih dimenzijah po meri. Kakovost zaloge surovin neposredno določa konsistenco in ponovljivost končne komponente.
Projektantski inženirji morajo izračunati obnašanje toplotnega raztezanja v izračunih dimenzij žlezne votline. Ustrezne vrednosti zračnosti ohranjajo ustrezen kontaktni tlak pri najvišji delovni temperaturi, hkrati pa preprečujejo mehansko vezavo. Tolerančni pasovi se razlikujejo glede na proizvodni proces, nazivno dimenzijo in kakovost polimera. Komponente z večjim premerom imajo seveda širše dosegljive razpone tolerance. Razprava o toleranci v zgodnji fazi med inženirskimi in proizvodnimi ekipami zmanjša nepričakovane težave, povezane s sestavljanjem, pozneje v razvojnih ciklih izdelka.
Pregled po obdelavi odstrani površinske robove in mikrorazpoke, ki nastanejo med strojnimi postopki. Neodpravljene površinske napake se širijo pod ciklično mehansko obremenitvijo in skrajšajo dosegljivo življenjsko dobo. Zanesljivi dobavitelji komponent izvajajo nadzorovane poteke dela rezalnih orodij in postopke inšpekcijskih pregledov za odpravo takšnih površinskih nepopolnosti za končne polimerne komponente.
Dinamično tesnjenje s čistim polimerom v pogojih visokega tlaka je mogoče doseči le s strogim nadzorom površinske hitrosti, kontaktnega tlaka in končne obdelave površine. V večini visokotlačnih konfiguracij delujejo kot rezervna strojna oprema v kombinaciji z elastomernimi primarnimi tesnilnimi elementi za blokiranje poškodb zaradi iztiskanja. Omejitve delovnih parametrov, specifične za projekt, je treba navzkrižno preveriti z dokumentacijo o lastnostih materiala.
Razredi polimerov brez polnila na splošno zagotavljajo vrhunsko odpornost proti hidrolizi pri stalni izpostavljenosti vroči pari. Številni dodatki za polnilo ustvarjajo potencialne poti za prodiranje pare v polimerno matrico. Polnjene spojine lahko še vedno delujejo pri scenarijih občasnega stika s paro. Za vsak edinstven niz parametrov delovnega stanja je treba opraviti popolno oceno združljivosti medija.
Dokumentirajte stalne in najvišje temperaturne vrednosti, razpone statičnega in cikličnega tlaka, vse sestave medijev v stiku, ocene vrste gibanja in hitrosti cikla, dimenzije žlezne votline, material parnih delov in specifikacije hrapavosti površine. Izčrpna dokumentacija o pogojih delovanja je osnova za pravilno izbiro kakovosti materiala in predvidljiv čas delovanja komponente.
Običajni vidni načini odpovedi vključujejo abrazivno površinsko obrabo, deformacijo, povezano z iztiskanjem, ki jo povzroči prekomerna zračnost uvodnice, toplotno povzročeno dimenzijsko popačenje in rast razpok, ki jo poganja ciklična mehanska obremenitev. Dokumentiranje opažanj napak v resničnem svetu pomaga izboljšati izbire kakovosti materiala in geometrijo uvodnice za nadaljnje ponovitve strojne opreme.
Nizkokakovostne ali reciklirane surovine ustvarjajo nedosledne mehanske lastnosti v serijah komponent. Spremembe znotraj polimerne matrice povzročajo neenakomerne stopnje obrabe in nepričakovano prezgodnjo degradacijo pod izpostavljenostjo težkemu okolju. Dokumentacija o sledljivosti materiala podpira validacijo vira surovin za kritične uvedbe industrijske strojne opreme.
Dodaten površinski premaz na splošno ni potreben. Združljiva maziva je mogoče uporabiti med montažo za določene scenarije namestitve, čeprav je popolno preverjanje združljivosti z delovnimi mediji za končno uporabo obvezno. Površinski premazi se med dinamičnim delovanjem ponavadi obrabijo in nanje ni mogoče računati pri obstojnem učinku zmanjšanja trenja.
